专利号: 2017109482770
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种适于荞麦籽粒分级的低损失脱粒装置,其特征在于:包括用于对荞麦穗上成熟度高的籽粒进行脱粒并单独排出的优质荞麦籽粒脱粒单元和用于对荞麦穗上成熟度低的籽粒进行脱粒并单独排出的次级荞麦籽粒脱粒单元,优质荞麦籽粒脱粒单元的荞麦穗出口(6)与次级荞麦籽粒脱粒单元的进料口相连。

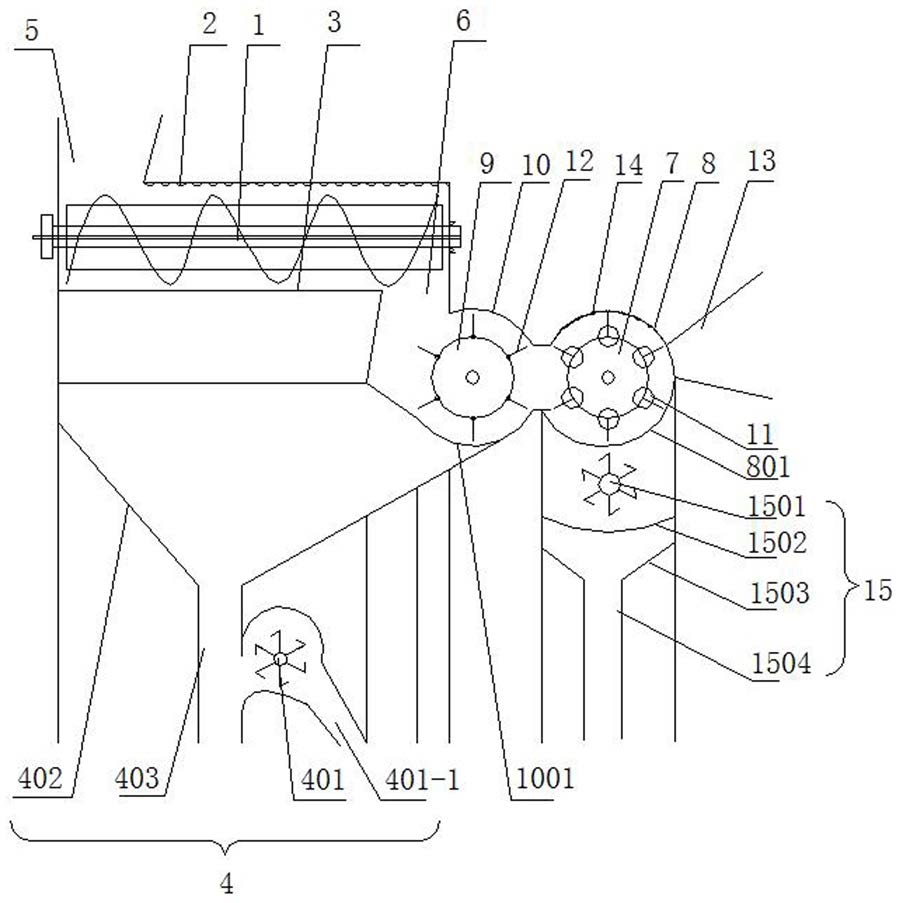

2.根据权利要求1所述的一种适于荞麦籽粒分级的低损失脱粒装置,其特征在于:所述优质荞麦籽粒脱粒单元包括螺旋输送机(1),螺旋输送机(1)上部壳体的内壁上间隔设置有多个脱粒凸起(2),下部壳体设置为第一弧形栅板(3),第一弧形栅板(3)的下方设有第一清选机构(4);在螺旋输送机(1)壳体上位于其输送方向的起始端设有荞麦穗进口(5),所述荞麦穗出口(6)设置在螺旋输送机(1)壳体的另一端。

3.根据权利要求2所述的一种适于荞麦籽粒分级的低损失脱粒装置,其特征在于:所述第一清选机构(4)包括第一风机(401)、第一集料锥斗(402)以及连接在第一集料锥斗(402)下方的优质荞麦籽粒排料管(403),第一风机(401)的进风管与优质荞麦籽粒排料管(403)相连,出风管设置为小杂排出管(401-1)。

4.根据权利要求2所述的一种适于荞麦籽粒分级的低损失脱粒装置,其特征在于:所述脱粒凸起(2)为采用橡胶材料制作的半球形。

5.根据权利要求3所述的一种适于荞麦籽粒分级的低损失脱粒装置,其特征在于:所述次级荞麦籽粒脱粒单元包括轴流滚筒(7)、设置在轴流滚筒(7)外周的第一机壳(8)、切流滚筒(9)以及设置在切流滚筒(9)外周的第二机壳(10);轴流滚筒(7)和切流滚筒(9)并列设置,在轴流滚筒(7)上间隔设有多根沿轴流滚筒(7)轴向分布的脱粒纹杆(11),在切流滚筒(9)上间隔设有多根沿切流滚筒(9)径向分布的转运钉齿(12);第二机壳(10)的一侧与优质荞麦籽粒脱粒单元的荞麦穗出口(6)相连,另一侧与第一机壳(8)的一端相连,第一机壳(8)的另一端设有出草口(13);在第一机壳(8)上部壳体的内壁上设有用于将第一机壳(8)和轴流滚筒(7)之间的秸秆朝向出草口(13)方向输送的螺旋形导草条(14),第一机壳(8)的下部壳体设置为第二弧形栅板(801),第二机壳(10)的下部壳体设置为第三弧形栅板(1001),在第二弧形栅板(801)的下方设有第二清选机构(15),第三弧形栅板(1001)设置在所述第一集料锥斗(402)的上方。

6.根据权利要求5所述的一种适于荞麦籽粒分级的低损失脱粒装置,其特征在于:在所述轴流滚筒(7)上靠近切流滚筒(9)的一端间隔设有多根进料钉齿(16),在轴流滚筒(7)上靠近出草口(13)的一端间隔设有多根排料钉齿(17),进料钉齿(16)和排料钉齿(17)均沿轴流滚筒(7)的径向设置。

7.根据权利要求5所述的一种适于荞麦籽粒分级的低损失脱粒装置,其特征在于:所述第二清选机构(15)包括依次设置在第二弧形栅板(801)下方的第二风机(1501)、倾斜震动筛板(1502)、第二集料锥斗(1503)以及连接在第二集料锥斗(1503)下方的次级荞麦籽粒排料管(1504)。
