专利号: 2017109558017
申请人: 徐佩登
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

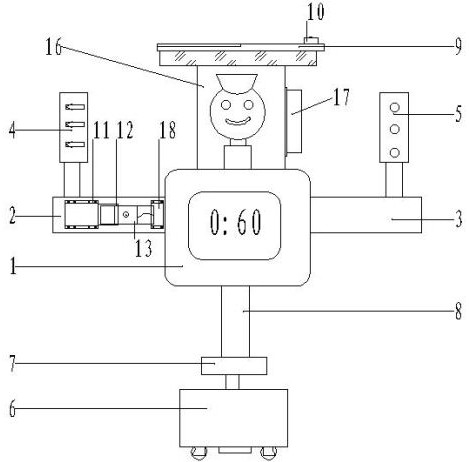

1.用于公路的临时道路交通指挥机器人,其特征在于:所述的用于公路的临时道路交通指挥机器人包括有:读秒器、左支体、右支体、左指示灯、右指示灯、旋转电机底座、旋转台、支杆、遮板、RY-YX雨水传感器、收板盒、抽板、摄像头、外沿板、滑板、后立板、电气控制箱、插盒、小型马达、双向螺杆、接触开关、支撑杆、滑动轮和螺杆滑动杆;

所述支杆的底端安装有旋转台,在旋转台的底侧安装有旋转电机底座,且旋转电机底座内的电机 轴与旋转台进行传动连接;所述支杆的轴壁上安装有读秒器,且在读秒器的左右两侧分别连接有左支体和右支体,且在左支体的前端面上和右支体的后端面上还分别安装有一处收板盒,并且在收板盒中均滑动安装有一处抽板,同理,在左支体的前端面上和右支体的后端面上还分别利用安装槽的方式各安装有一处摄像头,且摄像头位于收板盒的内侧;所述左支体和右支体的顶面上还分别安装有左指示灯和右指示灯;所述支杆后侧杆壁上安装有一块长方形结构的后立板,且后立板的右端面的顶侧分别安装有一处电气控制箱和一处滑板;所述滑板的内腔中利用滑轮滑动安装有一组可进行打开或闭合的遮板,且遮板的顶面坐落安装有RY-YX雨水传感器;所述遮板的底面安装有一处外沿板;所述读秒器、左指示灯、右指示灯、摄像头、RY-YX雨水传感器以及旋转电机底座内的电机均与电气控制箱进行电性连接。

2.根据权利要求1所述的用于公路的临时道路交通指挥机器人,其特征在于:所述遮板为双层板件组成的组合体结构,其中外沿板就是安装在每块板件的底面三个边上。

3.根据权利要求1或2所述的用于公路的临时道路交通指挥机器人,其特征在于:所述遮板内安装有小型马达与双向螺杆,以及接触开关,此小型马达与接触开关、RY-YX雨水传感器进行电性连接,并通过电气控制箱内的BZ2046微控制器进行信号控制。

4.根据权利要求1或2或3所述的用于公路的临时道路交通指挥机器人,其特征在于:所述遮板的底面均设有两根带滑动轮的支撑杆,此支撑杆通过滑轮与滑板内腔底面的滑槽进行滑动连接。

5.根据权利要求1所述的用于公路的临时道路交通指挥机器人,其特征在于:所述收板盒为一个带滑槽的盒体结构,此盒体结构内滑动安装有带滑轨的抽板,并且抽板抽出时,对应的左支体和右支体的外侧还有一处结构与收板盒相对应的插盒,且在插盒内设有限位块。
