1.一种垃圾焚烧灰渣桩施工方法，其特征在于该方法步骤如下：

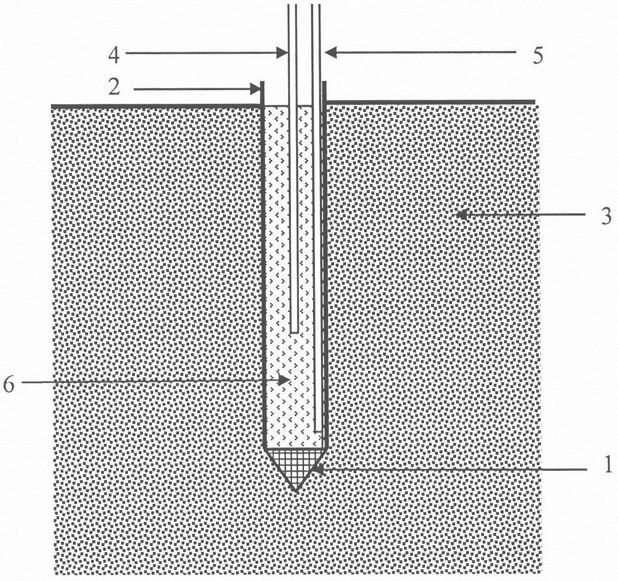

a.将带混凝土预制桩尖(1)的钢管(2)沉入地基(3)至设计桩长深度，制成桩孔；

b.将菌液与中砂、垃圾焚烧灰渣先拌合均匀，然后加入0.05mol/L氯化钙溶液拌合成混合料；

c.将混合料灌入预先沉入地基的钢管(2)中，在灌入混合料的过程中将注浆管(4)和抽浆管(5)埋设于混合料(6)中，注浆管(4)埋在桩孔中心轴线上且底部管口距桩孔底部高度为1/3桩孔长，抽浆管(5)沿钢管(2)内壁埋设且底部管口距桩孔底部高度为0.5m；

d.混合料(6)灌满桩孔后拔出钢管(2)；

e.通过抽浆管(5)抽空桩孔中混合料孔隙中的液体，然后通过注浆管(4)注入胶结液，直至注满整个桩孔中的混合料孔隙，静置6～24h；

f.重复e操作4～6次，完成垃圾焚烧灰渣桩施工。

2.根据权利要求1所述的一种垃圾焚烧灰渣桩施工方法，其特征在于步骤b中菌液是由巴氏芽孢杆菌S.pasteurii及培养液组成，菌液浓度OD600＝1.0～1.5。

3.根据权利要求1所述的一种垃圾焚烧灰渣桩施工方法，其特征在于所述垃圾焚烧灰渣为城市生活垃圾经焚烧发电后的底渣，粒径不大于20mm。

4.根据权利要求1所述的一种垃圾焚烧灰渣桩施工方法，其特征在于步骤b中混合料各组分及重量配比为：菌液10～15份，垃圾焚烧灰渣60～65份，中砂10～15份，0.05mol/L的CaCl2溶液10～15份。

5.根据权利要求1所述的一种垃圾焚烧灰渣桩施工方法，其特征在于步骤e中胶结液为CaCl2和尿素的等摩尔浓度混合液，其中CaCl2的浓度为1.0mol/L～1.5mol/L，尿素的浓度为

1.0mol/L～1.5mol/L。
