专利号: 201710960480X
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

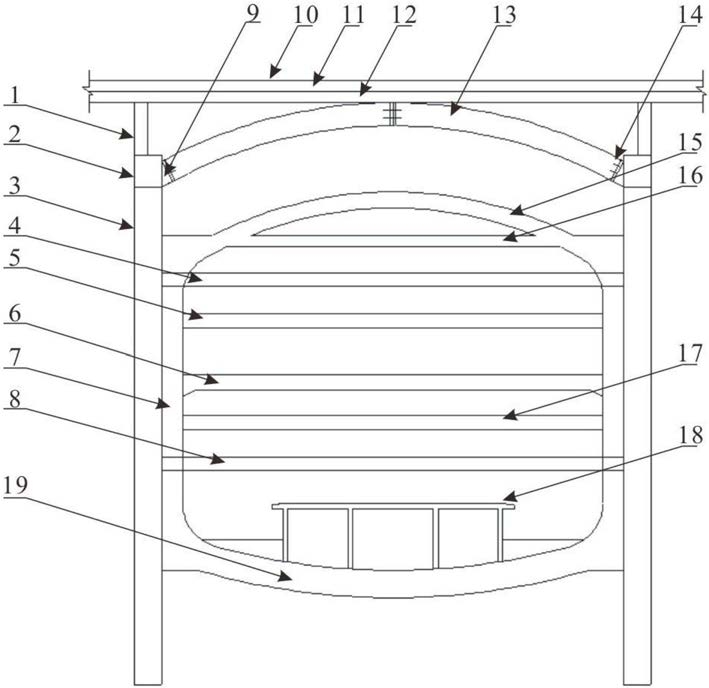

1.一种轨道交通地下车站结构的建造方法,其特征在于,包括以下步骤:步骤一、设置基坑围护桩(3),破除路面,并开挖基坑上部土体;

步骤二、设置桩顶冠梁(2)和挡墙(1),在桩顶冠梁(2)靠近基坑内侧的面上设置冠梁壁座(9)和预埋螺栓(14),并通过冠梁壁座(9)搭设拱架(13);

步骤三、在拱架(13)和挡墙(1)顶部搭设临时路面(10);

步骤四、在拱架(13)和围护桩(3)下方开挖基坑内的土体,并架设用于支撑围护桩(3)的横向支撑,直至开挖土体至底板(19)所对应的高程,浇筑车站的底板(19);

步骤五、在底板(19)的两侧上端浇筑车站边墙(7)并拆除横向支撑,在车站边墙(7)靠近基坑内侧的面上设置用于支撑车站边墙(7)的横向倒撑并浇筑中板(6)和拱顶(15);

步骤六、在拱顶(15)下部两端之间设置拉杆(16)并拆除横向倒撑;

步骤七、浇筑站台(18),拆除拱架(13)和临时路面(10),用土体回填拱顶(15)上部空间,并恢复地面交通;

所述临时路面(10)包括与挡墙(1)和拱架(13)相接的型钢横梁(12),型钢横梁(12)上安装有花纹钢板(11);所述横向支撑为钢管支撑或钢筋混凝土支撑。

2.根据权利要求1所述的轨道交通地下车站结构的建造方法,其特征在于,所述横向支撑至少有两道,包括设置于中板(6)上方的上部横向支撑(4)和设置于中板(6)下方的下部横向支撑(8);所述横向倒撑至少有两道,包括设置于中板(6)上方的上部倒撑(5)和设置于中板(6)下方的下部倒撑(17)。

3.根据权利要求2所述的轨道交通地下车站结构的建造方法,其特征在于,设置和拆除横向倒撑包括以下步骤:步骤一、在底板(19)的两侧上端浇筑车站边墙(7)并拆除横向支撑(8),在车站边墙(7)靠近基坑内侧的面上设置下部倒撑(17);

步骤二、在车站边墙(7)上浇筑中板(6)并拆除下部倒撑(17);

步骤三、继续浇筑车站边墙(7)直至设定高程,在两面车站边墙(7)的上端浇筑拱顶(15),设置上部倒撑(5);

步骤四、在拱顶(15)下部两端之间设置拉杆(16),并拆除上部倒撑(5)。
