1.一种制备钙钛矿结构Pb1-xSnxTiO3陶瓷粉末的方法，其特征在于包括以下步骤：(1)矿化剂溶液的配制：配制浓度为1.2～6mol/L的矿化剂溶液；

(2)原料的配制：按化学式Pb1-xSnxTiO3，0.05≤x≤0.6称取Pb源、Sn源、Ti源进行配料，将称取的原料混合以形成钙钛矿陶瓷颗粒，按乙醇和去离子水体积比为2.5～3.5:1配制溶剂，向钙钛矿陶瓷颗粒中加入所述溶剂，通过磁力搅拌使原料混合均匀，得混合液；

(3)制备前驱体溶液：将步骤(1)所得矿化剂溶液和步骤(2)所得混合液分别加热到75～80℃，然后将混合液滴加到所述矿化剂溶液中，磁力搅拌5～10分钟，然后超声振荡5～10分钟，得到前驱体溶液；

(4)水热合成：将步骤(3)所得前驱体溶液移至耐高温高压反应釜中，填充度为60～

80％，将耐高温高压反应釜的温度升至240～250℃保温2～3小时；然后降温至160～180℃，保温3～5小时使其充分反应，从混合物中生长颗粒得混合产物；

(5)过滤和干燥：将所述耐高温高压反应釜卸压后自然冷却至室温，将所述混合产物倒至盛有去离子水的容器中，过滤并用冰醋酸与去离子水反复冲洗所得沉淀物，然后在80～

100℃的烘箱内干燥，得到Pb1-xSnxTiO3陶瓷粉末。

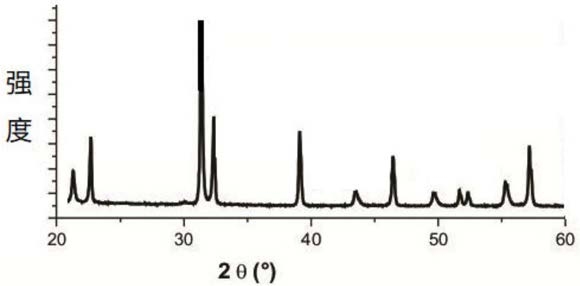

2.根据权利要求1所述的方法，其特征在于：所述Pb源、Sn源、Ti源分别为各自的盐或氧化物。

3.根据权利要求1所述的方法，其特征在于：所述Pb源、Sn源、Ti源分别为氧化钛、硫化锡或氯化亚锡以及氧化铅。

4.根据权利要求1所述的方法，其特征在于：所述Pb源、Sn源、Ti源分别为硝酸铅、2-乙基已酸亚锡、钛酸丁酯。

5.根据权利要求1所述的方法，其特征在于：所述乙醇的体积浓度为95％。

6.根据权利要求1所述的方法，其特征在于：所述矿化剂为盐酸、硝酸、KOH中的一种。

7.根据权利要求1所述的方法，其特征在于：所述水热合成步骤中，还包括在所述耐高温高压反应釜中加入锡片，防止Sn2+变成Sn4+的步骤。
