专利号: 2017109634788
申请人: 陈志立
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

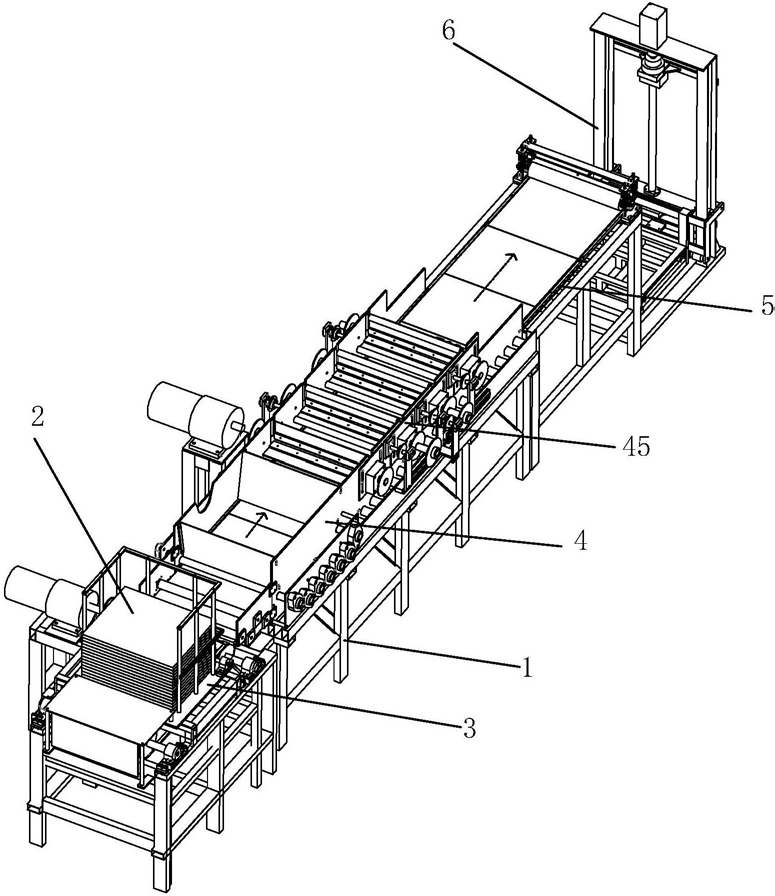

1.一种水泥混凝土片制品机,其特征在于:包括有机架(1)、设置在所述机架(1)上的进盘组件(3)、放置在所述进盘组件(3)上的多个模具盘(2)、用于对所述模具盘(2)进行受浆的受浆组件(4);所述进盘组件(3)包括有推动所述模具盘(2)依次通过所述受浆组件(4)的进盘装置,所述模具盘(2)上设有至少一个型腔(21),所述受浆组件(4)包括有第一挡浆板(41)和第二挡浆板(42),所述第一挡浆板(41)与所述第二挡浆板(42)通过与所述机架(1)的配合形成受浆槽,所述受浆组件(4)还包括有与所述机架(1)转动连接的多根受浆承重轴,所述受浆承重轴(43)沿所述模具盘(2)的前进方向均匀分布,所述第一挡浆板(41)和所述第二挡浆板(42)位于所述承重轴(43)的上方,所述第一挡浆板(41)和所述第二挡浆板(42)的下边缘通过与所述受浆承重轴(43)配合形成一个让所述模具盘(2)通过的运输通道。

2.根据权利要求1所述的一种水泥混凝土片制品机,其特征在于:所述进盘装置包括有带有主动链轮(321)的主动轴(32)、带有从动链轮(331)的从动轴(33)、传动链(34)、安装在所述传动链(34)上推动横条(341)、驱动所述主动轴(32)转动的第一驱动装置(35),所述主动链轮(321)通过传动链(34)与所述从动链轮(331)连接。

3.根据权利要求1所述的一种水泥混凝土片制品机,其特征在于:所述进盘组件(3)还包括有位于所述进盘装置的出口处的防跳机构,所述防跳机构包括有第一防跳滚筒(36)和位于所述第一防跳滚筒(36)下方的第二防跳滚筒(37),所述第一防跳滚筒(36)与所述第二防跳滚筒(37)相配合形成一个高度等于一个所述模具盘(2)厚度的防跳通道,所述模具盘(2)在所述进盘组件(3)的推动下先通过所述防跳通道再进入所述受浆组件(4)中。

4.根据权利要求1所述的一种水泥混凝土片制品机,其特征在于:所述受浆组件(4)还包括有位于所述受浆承重轴(43)两端上方的防跳压条(44),所述防跳压条(44)与所述受浆承重轴(43)配合形成用于让所述模具盘(2)两侧边缘插入的插槽。

5.根据权利要求1所述的一种水泥混凝土片制品机,其特征在于:所述受浆组件(4)还包括有位于所述受浆槽前方的刮拨浆装置(45),所述刮拨浆装置(45)包括有转动浆拨(451),带动所述转动浆拨(451)转动的第二驱动装置(452),所述转动浆拨(451)上设有拨片(4511)。

6.根据权利要求1-5任一所述的一种水泥混凝土片制品机,其特征在于:还包括有位于所述受浆组件(4)前方的毛刷轮(7)。

7.根据权利要求1-5任一所述的一种水泥混凝土片制品机,其特征在于:还包括有位于在所述受浆组件(4)前方的振动组件(5),所述振动组件(5)包括有用于承托所述模具盘(2)的振动板(51)、使所述振动板(51)振动的振动装置(52)。

8.根据权利要求1-5任一所述的一种水泥混凝土片制品机,其特征在于:还包括有设置在所述受浆组件(4)前方的收盘堆叠组件(6),所述收盘堆叠组件(6)包括有与所述机架滑动连接的升降平台(62)、驱动所述升降平台(62)上下移动的直线驱动机构(61)。
