1.一种粒径可控的纳米氟化钙颗粒的制备方法，其特征在于，包括以下步骤：(1)将硝酸钙和氟化铵分别溶于水和乙醇等体积混合溶液中，在超声搅拌条件下分别向两种溶液加二甲苯，再分别向两种溶液中加入适量聚乙烯吡咯烷酮的乙醇溶液，超声搅拌均匀得到含有硝酸钙的A溶液和含有氟化铵的B溶液；

(2)在超声搅拌条件下，将A溶液缓慢加入到B溶液，继续超声搅拌使其反应完全，将所得产物静置沉化；

步骤(1)中二甲苯和聚乙烯吡咯烷酮乙醇溶液的体积比低于1:3。

2.如权利要求1所述的粒径可控的纳米氟化钙颗粒的制备方法，其特征在于：步骤(1)中聚乙烯吡咯烷酮的型号为K20、K21至K35型号之间的市售产品。

3.如权利要求2所述的粒径可控的纳米氟化钙颗粒的制备方法，其特征在于：所述聚乙烯吡咯烷酮的型号为K30。

4.如权利要求1所述的粒径可控的纳米氟化钙颗粒的制备方法，其特征在于：步骤(1)中硝酸钙和氟化铵材料摩尔比为1:2.2。

5.如权利要求1所述的粒径可控的纳米氟化钙颗粒的制备方法，其特征在于：步骤(1)中硝酸钙溶液的浓度为0.5mol/L。

6.如权利要求1所述的粒径可控的纳米氟化钙颗粒的制备方法，其特征在于：步骤(1)中氟化铵溶液的浓度为1.1mol/L。

7.如权利要求1所述的粒径可控的纳米氟化钙颗粒的制备方法，其特征在于：步骤(1)中加入的二甲苯溶液和聚乙烯吡咯烷酮的乙醇溶液的体积之和与硝酸钙和氟化铵的水和乙醇混合溶液的体积比均为5:1。

8.如权利要求1所述的粒径可控的纳米氟化钙颗粒的制备方法，其特征在于：步骤(1)中聚乙烯吡咯烷酮与硝酸钙的质量比为1:1.5-11.9。

9.如权利要求1所述的粒径可控的纳米氟化钙颗粒的制备方法，其特征在于：步骤(2)中溶液反应时间为20min。

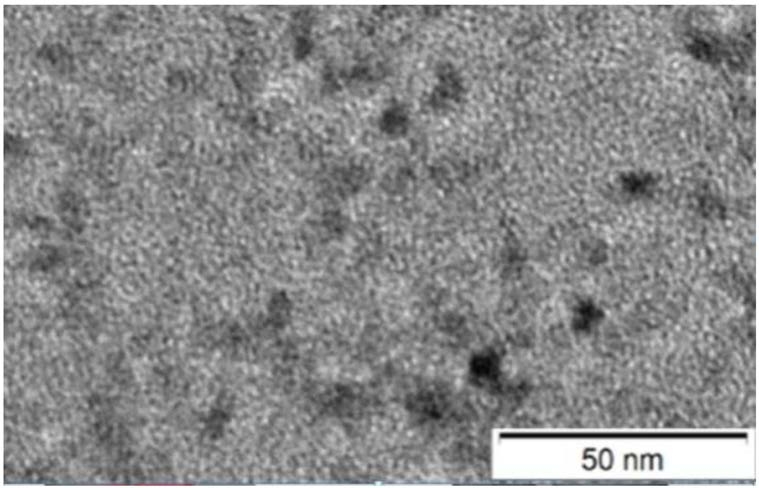

10.如权利要求1-9任一所述的方法及其制备的纳米氟化钙颗粒在自润滑陶瓷刀具中的应用。
