专利号: 2017109641584
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

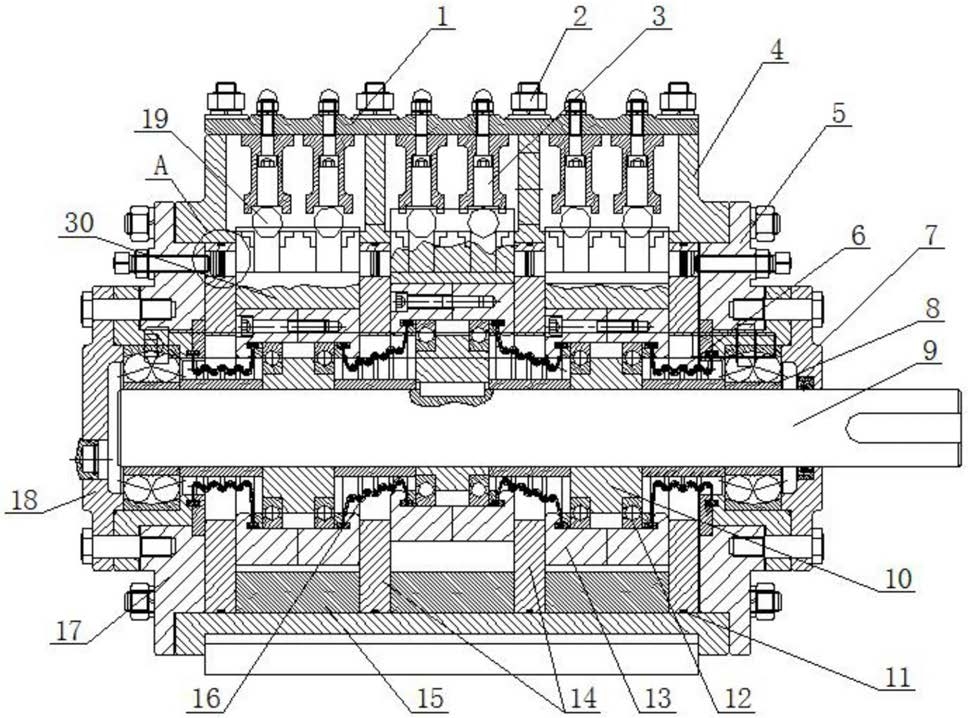

1.一种无泄漏平衡型滚摆泵,其特征在于:包括上盖(1)、阀门(3)、泵体(4)、右泵盖(5)、第一隔膜(6)、右端盖(7)、轴(9)、偏心块(10)、转子(13)、配流盘(14)、内套(15)、第二隔膜(16)、左泵盖(17)、左端盖(18)、阀球(19)、可调滚动体(20)、第一补偿滚动调整块(21)、调整螺钉(22)、第二补偿滚动调整块(23)、支撑环(25)和隔离机构(30);所述泵体(4)上端通过螺栓(2)连接有上盖(1),泵体(4)左端通过螺栓(2)连接有左泵盖(17),泵体(4)右端通过螺栓(2)连接有右泵盖(5),右泵盖(5)右端连接有右端盖(7),左泵盖(17)左端连接有左端盖(18);所述泵体(4)中部设有轴(9),轴(9)左右两端均过盈配合有端盖轴承(8),轴(9)上设有3个偏心块(10),偏心块(10)之间呈120度安装于轴(9)上,偏心块(10)两端设有第一隔膜(6)或第二隔膜(16),第一隔膜(6)之间、第二隔膜(16)之间均设有支撑环(25);所述偏心块(10)外周过盈配合有支撑轴承(12),支撑轴承(12)外圆周上过盈配合有转子(13),转子(13)包括左转子和右转子,左转子和右转子通过螺钉固定;所述转子(13)外圆周上间隙配合有内套(15);所述转子(13)中上端设有隔离机构(30),隔离机构(30)外侧设有可调滚动体(20);所述内套(15)左上端设有进口(26),内套(15)右上端设有出口(27),出口(27)上方的泵体(4)上设有阀门(3),阀门(3)下方设有阀球(19);所述可调滚动体(20)一端依次配合有第一补偿滚动调整块(21)、第二补偿滚动调整块(23)、调整螺钉(22);所述转子(13)两端均设有配流盘(14)。

2.如权利要求1所述的一种无泄漏平衡型滚摆泵,其特征在于:所述泵体(4)左上端开有泵进口(32),泵体(4)右上端开有泵出口(29);所述泵体(4)底部设有若干圆孔(31),圆孔(31)内配合螺栓;所述泵体(4)内部设有分隔壁,分隔壁上设有泵体连通孔(33)。

3.如权利要求1所述的一种无泄漏平衡型滚摆泵,其特征在于:所述第一隔膜(6)和第二隔膜(16)上均设有隔膜插环(24),第二隔膜(16)左侧的隔膜插环(24)长度小于第二隔膜(16)右侧的隔膜插环(24)。

4.如权利要求1所述的一种无泄漏平衡型滚摆泵,其特征在于:所述偏心块(10)两端的轴(9)上设有轴套,轴承与偏心块(10)相接触。

5.如权利要求1所述的一种无泄漏平衡型滚摆泵,其特征在于:所述转子(13)上端中部设有隔离机构腔(34),隔离机构腔(34)内配合有隔离机构(30)。

6.如权利要求1所述的一种无泄漏平衡型滚摆泵,其特征在于:所述配流盘(14)与泵体(4)的接触处设有密封圈(11),配流盘(14)外周面上开有环形槽,所述环形槽内嵌装有密封圈(11),所述密封圈(11)为O型密封圈。

7.如权利要求1所述的一种无泄漏平衡型滚摆泵,其特征在于:所述内套(15)上端中部设有可调滚动体腔(28),可调滚动体腔(28)内配合有可调滚动体(20),可调滚动体腔(28)下端开口为105度,可调滚动体腔(28)上端开口为60度。

8.如权利要求1所述的一种无泄漏平衡型滚摆泵,其特征在于:所述进口(26)的数量为

3个,出口(27)的数量为2个。
