1.一种锂离子电池用多级结构钛酸盐负极材料的制备方法，其特征在于包括以下步骤：(1)将0.02mol钠源和0.06mol钛源分散在乙二醇和无水乙醇的混合溶液中，搅拌5～

8h，即为溶液A；将0.01mol钡源溶于无水乙醇的水溶液中，即为溶液B；将溶液A和B迅速混合，并剧烈搅拌，升温至80℃，待液体蒸干后真空干燥，得前驱体；将前驱体放于马弗炉中在

400～600℃下预烧4～6h，冷却至室温，于球磨机中球磨3～4h，过筛，再放入马弗炉中于900～1100℃下烧10～15h，冷却至室温，球磨，即制得BaNa2Ti6O14材料；

所述乙二醇和无水乙醇的混合溶液中，乙二醇和无水乙醇的体积比为1:1；

所述无水乙醇的水溶液中，无水乙醇与水的体积比为1:1；

(2)取10g步骤(1)合成的BaNa2Ti6O14材料分散到丙酮溶液中，加入0.1～0.5g CNT，高速搅拌40分钟后升温到70～90℃，直至溶液挥发完全，得到BaNa2Ti6O14～CNT复合材料；随后将该复合材料与0.1～0.2g碳纤维在球磨罐中混合，加入乙醇，球磨，然后放于马弗炉中在

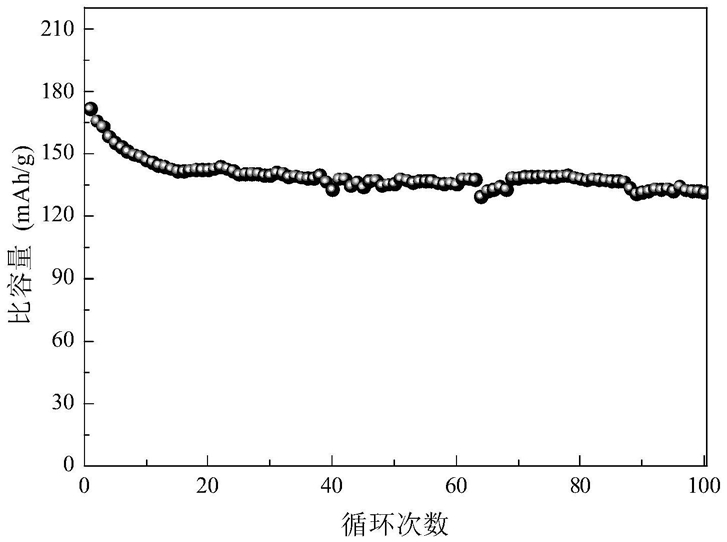

400～600℃氮气气氛下烧结4～6h，冷却至室温，取出产物并研磨成粉，所得产物即多级结构的BaNa2Ti6O14负极材料。

2.如权利要求1所述的锂离子电池用多级结构钛酸盐负极材料的制备方法，其特征在于：步骤(2)中所述的碳纳米管为普通多壁碳纳米管，直径为30～50μm，堆密度为0.1～

0.2g/cm3。

3.如权利要求1所述的锂离子电池用多级结构钛酸盐负极材料的制备方法，其特征在于：步骤(2)中所述的碳纤维比表面积为12～17m2·g-1。
