专利号: 2017109697861
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

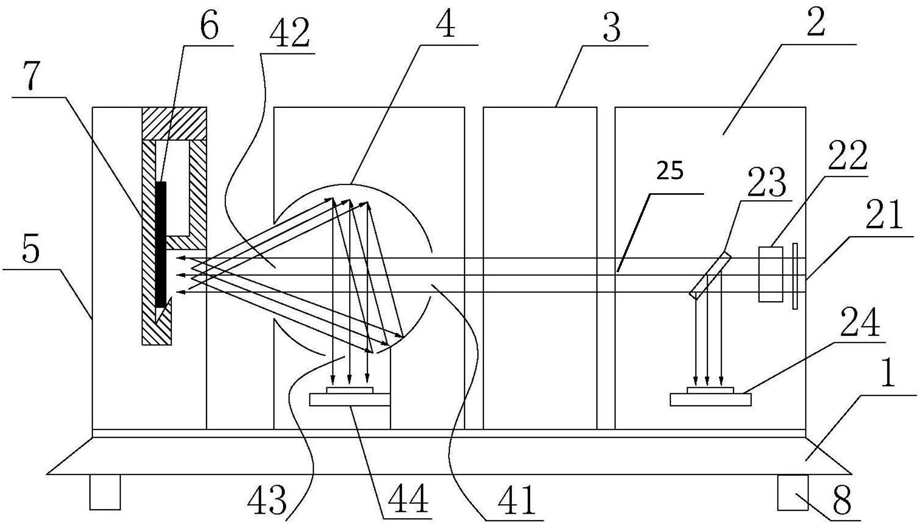

1.一种光学测试系统,其特征是,包括底座(1)和依次固定在底座(1)上的通过同一束光线的光输入单元(2)、积分球(4)和反射率检测室(5),所述光输入单元(2)包括光输入口(21)、依次位于光输入口(21)后的输入光调制器(22)、分光镜(23)和光输出口(25),还包括用于探测分光镜(23)分出的光的输入光探测器(24),所述积分球(4)设有输入孔(41)、输出孔Ⅰ(42)和输出孔Ⅱ(43),所述输出孔Ⅱ(43)对应安装有输出光探测器(44),所述反射率检测室(5)包括固定架(9)和覆盖在固定架(9)周边的遮光罩(10),所述固定架(9)设置有用于固定样品支撑架(7)的固定槽(91)和用于光线穿过的光学窗(92),所述样品支撑架(7)内设置待测品(6),所述遮光罩(10)不遮挡光学窗(92);样品支撑架(7)包括安置待测品(6)的安置杆,所述安置杆的底部固定有支撑并保持待测品(6)处于竖直位置的平板,平板的上端面为倾斜的平面,安置杆上固定有抵靠杆,抵靠杆和安置杆之间为待测品(6),抵靠杆或安置杆的侧端还设置有放置在固定槽(91)内的支撑杆;

所述光输入单元(2)和积分球(4)之间还设置有透过率检测室(3),所述透过率检测室(3)包括固定架(9)和覆盖在固定架(9)上的遮光罩(10)。

2.如权利要求1所述的光学测试系统,所述遮光罩(10)包括覆盖在固定架(9)的左、右和上方的三块平板,三块平板的端部覆盖有遮光板(51)。

3.如权利要求2所述的光学测试系统,其特征是,所述光学窗(92)的面积与遮光板(51 )相同,或者小于遮光板(51 )的面积。

4.如权利要求1-3任一项所述的光学测试系统,其特征是,所述固定架(9)和光学窗(92)采用同一种材料制成,所述材料为玻璃、石英或晶体硅。

5.如权利要求1-3任一项所述的光学测试系统,其特征是,所述固定架(9)和光学窗(92)采用不同材料制成,光学窗(92)的材料为石英,固定架(9)的材料为聚四氟乙烯。

6.如权利要求1-3任一项所述的光学测试系统,其特征是,所述遮光罩(10)边缘设置有遮光垫。

7.如权利要求1-3任一项所述的光学测试系统,其特征是,所述底座(1)下部固定有支撑脚(8),所述支撑脚(8)高度可调节,且支撑脚(8)的数量至少有4个。

8.一种应用如权利要求1-7任意一项所述的光学测试系统的测试方法,其特征是,所述测试方法为测试待测样品的反射率,包括两个步骤,先进行背景测试,再进行样品测试:a.背景测试:将标准白板固定到样品支撑架(7)上,将样品支撑架(7)放入到固定架(9)中,将遮光罩(10)罩在固定架(9)外,组成反射率检测室(5),输入光后,测量得到输出光探测器(44)接收到的光强Iout(λ)和经过分光镜(23)的输入光探测器(24)的反射光强Rsplt(λ),计算得到参数c(λ)*s(λ)=Iout(λ)/Rsplt(λ);

b.样品测试:撤下标准白板,将待测样品固定到样品支撑架(7)上,将样品支撑架(7)放入到固定架(9)中,将遮光罩(10)罩在固定架(9)外,组成反射率检测室(5);输入光后,测量得到输出光探测器(44)接收到的光强Ismpout(λ)和经过分光镜(23)的输入光探测器(24)的反射光强Rsmpsplt(λ),计算得到待测样品的反射率rsmp(λ)=Ismpout(λ)/(c(λ)*s(λ)*Rsmp splt(λ))。

9.一种应用如权利要求1所述的光学测试系统的测试方法,其特征是,还包括测试待测样品的透过率,包括两个步骤,先进行背景测试,再进行样品测试:a.背景测试:将标准白板固定到样品支撑架(7)上,将样品支撑架(7)放入到固定架(9)中,将遮光罩(10)罩在固定架(9)外,并安装遮光板(51),组成反射率检测室(5);将样品支撑架(7)放入到固定架(9)中,将遮光罩(10)罩在固定架(9)外,组成透过率检测室(3);输入光后,测量得到输出光探测器(44)接收到的光强Iout(λ)和经过分光镜(23)的输入光探测器(24)的反射光强Rsplt(λ),计算得到参数c(λ)*s(λ)=Iout(λ)/Rsplt(λ);

b.样品测试:撤下标准白板,将待测样品固定到透过率检测室(3)的样品支撑架(7)上,将所述样品支撑架(7)放入到固定架(9)中,将遮光罩(10)罩在固定架(9)外,组成透过率检测室(3);输入光后,测量得到输出光探测器(44)接收到的光强Ismpout(λ)和经过分光镜(23)的输入光探测器(24)的反射光强Rsmpsplt(λ),计算得到待测样品的透过率
