专利号: 2017109714566
申请人: 唐海祥
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

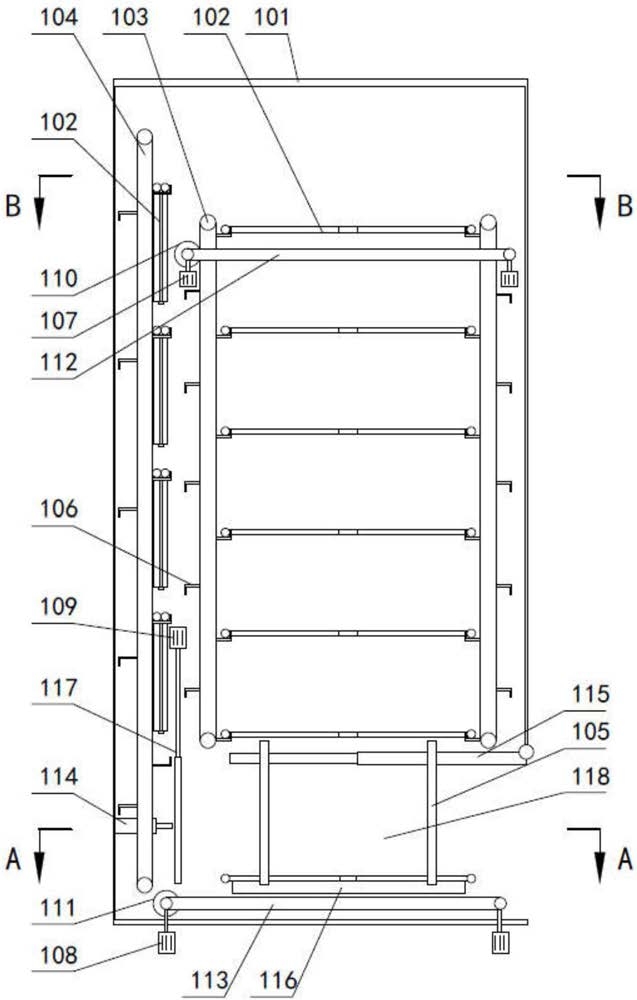

1.一种多功能共享电动自行车及共享自行车停车平台,其特征在于:包括停车棚、多个沿竖向堆叠在停车棚内的停车架、带动停车架升降的第一传动装置、第二传动装置和第三传动装置;底层停车架上方的停车架为第二停车架,第一传动装置从第二停车架延伸至顶层停车架,第二传动装置从底层停车架延伸至顶层停车架,第三传动装置从底层停车架延 伸至第一传动装置的下端;底层停车架设置在第三传动装置上,其余停车架均设置在第一传动装置上;所述第一传动装置、第二传动装置和第三传动装置均为链条传动,第一传动装置、第二传动装置和第三传动装置上均设置有多个与停车架边缘相匹配的挂钩; 所述第一传动装置、第三传动装置分别设置有四个,第二传动装置设置有两个,第一传动装置对应设置在停车架的两端,第三传动装置对应设置在停车架的另外两端,第二传动装置设置在与第一传动装置对应的一端;所述停车棚内设置有脱离装置,脱离装置包括两个第一传送带,第一传送带的输送方向与第二传动装置相对,两个第一传送带分别设置在顶层停车架两侧的下方,第一传送带的下方连接有第一气缸,第一传送带的主动轮的轴心连接有第一电机;

所述停车棚内设置有展开装置,展开装置包括两个第二传送带,第二传送带的输送方向与第二传动装置相对,两个第二传送带分别设置在底层停车架两侧的下方,第二传送带的下方连接有第二气缸,第二传送带的主动轮的轴心连接有第二电机。

2.根据权利要求1所述的多功能共享电动自行车及共享自行车停车平台,其特征在于:

所述停车棚内设置有与第二传动装置同侧的电动伸缩杆,电动伸缩杆位于底层停车架与第二停车架之间。

3.根据权利要求1所述的多功能共享电动自行车及共享自行车停车平台,其特征在于:

所述底层停车架与第二停车架之间为取车室,取车室设置有出口,出口边缘铰接有封闭出口的旋转伸缩板,旋转伸缩板位于底层停车架与中间停车架之间。

4.根据权利要求1所述的多功能共享电动自行车及共享自行车停车平台,其特征在于:

所述停车架上设有多个通孔,停车棚内的底部固定有平台,平台上设有与通孔相匹配的凸起,底层停车架设置在平台上。

5.根据权利要求1所述的多功能共享电动自行车及共享自行车停车平台,其特征在于:

所述停车棚内竖向滑动设置有挡板,底层停车架与第二停车架之间为取车室,挡板位于第二传动装置与取车室之间,挡板的一端连接有第三气缸。

6.根据权利要求1~5任意一项所述的多功能共享电动自行车及共享自行车停车平台,其特征在于:所述停车架上固定有多个锁紧装置;所述锁紧装置包括支撑架、转动件、第一弹簧、转子组件、相对设置在支撑架上的移动板和固定板;所述移动板相对固定板滑动设置,移动板相对于固定板的一侧为内侧,转动件、第一弹簧和转子组件均位于移动板的外侧;第一弹簧连接在支撑架与移动板之间,且移动板上连接有拉绳,拉绳的另一端绕过转子组件与转动件的一端相连,转动件的另一端转动设置在支撑架上。
