专利号: 2017109721894
申请人: 上海兴全电力技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

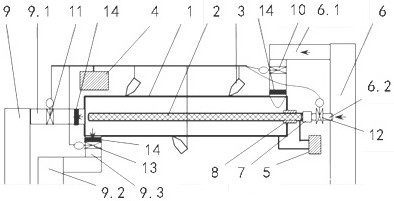

1.一种油田高压注水管除垢系统,包括高压吸垢管(1)、穿设在高压吸垢管(1)轴心处的诱导管(2)、安装在高压吸垢管(1)管壁外侧的脉冲换能器(3)、控制器(4)、诱导电源(5)、高压隔离器(7)、密封装置(8),其特征在于:所述高压吸垢管(1)两端通过支路进水管(6.1)、支路出水管(9.1)分别和主进水管(6)和主出水管(9)连通;

所述诱导管(2)一端穿设在高压吸垢管(1)内,另一端通过密封装置(8)与高压吸垢管(1)密封连接,所述诱导管(2)还通过一冲垢进水管(6.2)与主进水管(6)连接;

所述高压吸垢管(1)一侧通过一支路排垢管(9.3)与主排垢管(9.2)连接;

所述高压隔离器(7)安装在诱导管(2)与冲垢进水管(6.2)之间,有效确保诱导管(2)末端处于绝缘状态;

所述诱导电源(5)驱动高压吸垢管(1)和诱导管(2)运行;

所述诱导电源(5)对高压吸垢管(1)和诱导管(2)施加大功率直流电流和方波信号,使高压吸垢管(1)带负电、诱导管(2)带正电,形成结垢诱导电场,流体在诱导电场的作用下,流体中带负电的离子聚集在诱导管(2)上,带正电离子聚集在高压吸垢管(1)上并与流体中负离子结合形成污垢;

所述控制器(4)驱动脉冲换能器(3)剥离高压吸垢管(1)上的污垢。

2.根据权利要求1所述的一种油田高压注水管除垢系统,所述诱导管(2)均匀的开设有若干个喷水小孔。

3.根据权利要求1所述的一种油田高压注水管除垢系统,所述脉冲换能器(3)与高压吸垢管(1)按一定的角度点焊接。

4.根据权利要求1所述的一种油田高压注水管除垢系统,所述支路进水管(6.1)、支路出水管(9.1)、冲垢进水管(6.2)、支路排垢管(9.3)上分别安装有进水电动阀(10)、出水电动阀(11)、冲垢电动阀(12)、排垢电动阀(13)。

5.根据权利要求1所述的一种油田高压注水管除垢系统,所述密封装置(8)嵌设在高压吸垢管(1)和诱导管(2)之间。

6.根据权利要求4所述的一种油田高压注水管除垢系统,所述进水电动阀(10)、出水电动阀(11)、冲垢电动阀(12)、排垢电动阀(13)和脉冲换能器的启停由控制器(4)输出信号进行控制和驱动。

7.根据权利要求1所述的一种油田高压注水管除垢系统,所述油田高压注水管除垢系统可多个并联或串联方式使用。

8.一种利用权利要求1所述的油田高压注水管除垢系统实施的除垢方法,其特征在于,除垢步骤包括:S1,分析流体中离子浓度及成分,选取相应的高压吸垢管(1)及配套的油田高压注水管除垢系统;

S2,启动诱导电源(5)对高压吸垢管(1)和诱导管(2)施加大功率直流电流和方波信号,使高压吸垢管(1)带负电、诱导管(2)带正电,形成结垢诱导电场;

S3,控制器(4)发出信号,打开进水电动阀(10)和出水电动阀(11),流体在诱导电场的作用下,带负电荷离子聚集在诱导管(2)上,带正电荷离子聚集在高压吸垢管(1)上并与流体中靠近高压吸垢管(1)附近的带负荷的离子结合形成污垢;

S4,电沉积完毕后,关闭诱导电源(5),控制器(4)发出信号关闭进水电动阀(10)和出水电动阀(11),打开控制器(4)、冲垢电动阀(12)、排垢电动阀(13),脉冲换能器(3)产生变频移动长脉冲功率超声能量波将高压吸垢管(1)管壁上污垢剥落,结合诱导管(2)小孔喷射的高压水流将污垢清洗干净,污垢排出高压吸垢管(1)外。
