专利号: 201710975252X
申请人: 西安湄南生物科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

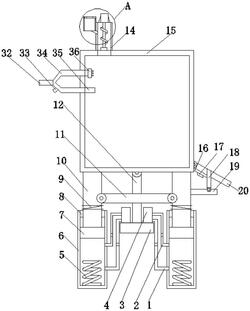

1.一种减震搅拌机,包括机体(15),其特征在于:所述机体(15)的底部固定连接有固定杆(10),所述固定杆(10)的内侧铰接有调节杆(11),所述固定杆(10)的外侧套设有支撑筒(6),所述固定杆(10)的底端贯穿支撑筒(6)的顶部且延伸至支撑筒(6)的内部,所述固定杆(10)的底部固定连接有活塞(7),所述支撑筒(6)的顶部固定连接有密封套(8),所述支撑筒(6)内腔的底部固定连接有调节弹簧(5),所述机体(15)的底部且位于固定杆(10)的内侧铰接有连接杆(12),所述连接杆(12)的底端固定连接有支撑板(3),所述支撑板(3)的顶部固定连接有调节筒(4),所述调节筒(4)的顶部固定连接有密封圈(29),所述调节筒(4)的内部套设有推杆(30),所述推杆(30)的顶端贯穿密封圈(29)的内部且延伸至调节筒(4)的上方,所述推杆(30)的底部固定连接有调节塞(28),所述推杆(30)的顶部固定连接有缓冲块(31),且推杆(30)的外侧套设有缓冲弹簧(9),所述支撑筒(6)的外表面固定连接有第一支管(2),所述第一支管(2)的下方设置有第二支管(1),所述第一支管(2)和第二支管(1)的内部均设置有单向气阀,且两个单向气阀的导流方向相反,所述第一支管(2)和第二支管(1)远离支撑筒(6)的一端均与调节筒(4)固定连接;

所述调节杆(11)与支撑筒(6)之间设置有缓冲弹簧(9),所述缓冲弹簧(9)套设于固定杆(10)的外侧;

所述机体(15)的顶部固定连接有进料筒(14),所述进料筒(14)的顶部固定连接有固定座(25),所述固定座(25)的一侧固定连接有伺服电机(24);

所述伺服电机(24)的转轴通过联轴器传动连接有搅拌轴(26),所述搅拌轴(26)的外表面焊接有螺纹条(27),所述搅拌轴(26)的底端固定连接有倾斜设置的搅拌板;

所述进料筒(14)的左侧固定连接有储料箱(13),所述储料箱(13)的顶部通过连接轴铰接有盖板(21),所述盖板(21)的底部开设有玻璃窗(22),所述盖板(21)的底部固定连接有密封条(23);

所述机体(15)的右侧铰接有出料管(20),所述出料管(20)的底部通过传递弹簧固定连接有传递板(16),所述传递板(16)的底部固定安装有振动电机(17);

所述固定杆(10)的一侧固定连接有连接板(19),所述连接板(19)的顶部铰接有滑套(18),所述滑套(18)的顶端套设于出料管(20)的外侧;

所述机体(15)的左侧设置有进水管(32),所述进水管(32)的右端固定连接有分水管(34),且位于上方分水管(34)的右端固定连接有散水器(36);

所述分水管(34)的一侧固定连接有控制阀(33),且位于下方分水管(34)的右端固定连接有增压泵(35)。
