专利号: 2017109793290
申请人: 东北林业大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

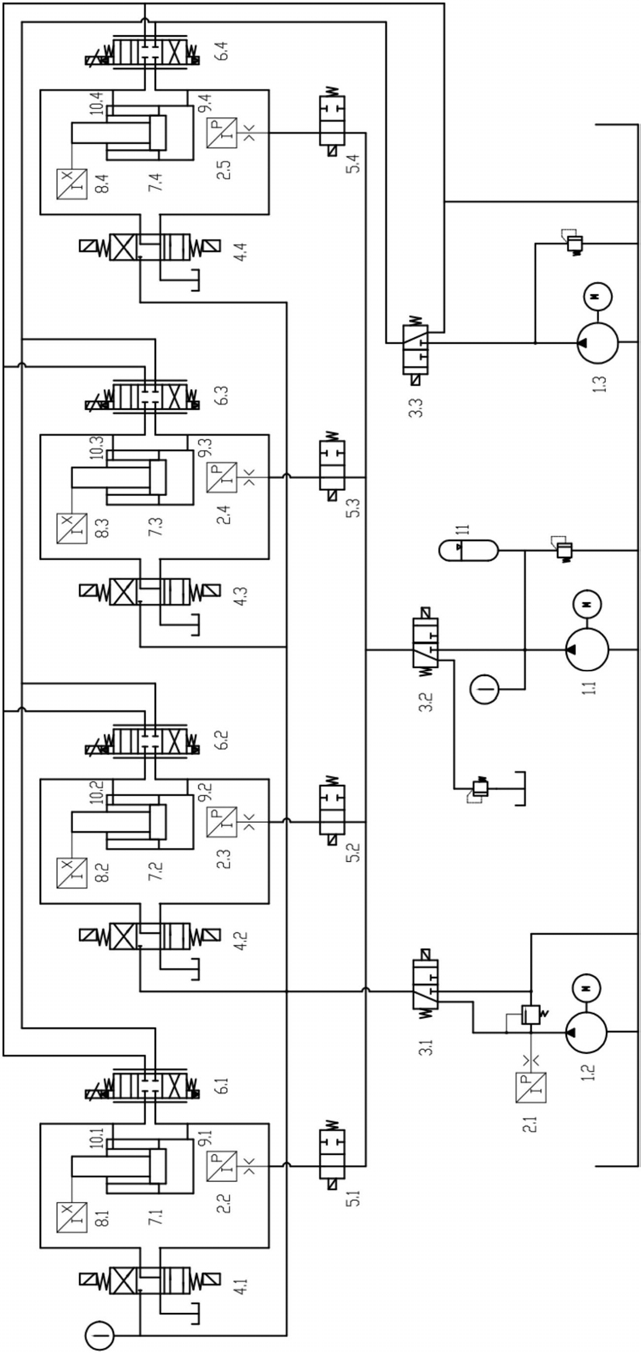

1.具有同步速度、位置与压力控制的多层热压机液压伺服系统,其特征在于:包括热压板快速闭合液压回路(A)、热压机多缸运动同步液压伺服回路(B)、热压板闭合位置精度调节液压回路(C)以及多个伺服液压缸(D);

所述热压机多缸运动同步液压伺服回路(B)设有与伺服液压缸(D)数量相同的四通电液伺服阀(E),四通电液伺服阀(E)用于对伺服液压缸(D)的同步运动速度控制;

所述热压板闭合位置精度调节液压回路(C)设有与伺服液压缸(D)数量相同的三位四通电磁换向阀(F);三位四通电磁换向阀(F)与相应的伺服液压缸(D)相连,用于热压板闭合位置出现偏差时,调节伺服液压缸的行程终点位置,消除热压板的闭合位置偏差;热压板闭合位置精度调节液压回路(C)还设有多个压力传感器(G),压力传感器(G)分别与第二液压泵(1.2)及相应的伺服液压缸(D)相连,用作检测两者的油液压力是否相同;所述伺服液压缸(D)为柱、活塞组合式液压缸,可实现柱塞缸与活塞缸两种功能的转换;

所述伺服液压缸(D)包括带电磁接近开关(D1)的缸盖(D10)、缸头(D9)、内壁带有阶梯的缸筒(D4)、带磁环(D3)的活塞杆(D8)、活塞(D7)和缸底(D6),所述缸筒(D4)内部设置有活塞(D7)和活塞杆(D8),活塞杆(D8)从缸盖(D10)伸入缸筒(D4)中与活塞(D7)连接;所述缸底(D6)与缸筒(D4)的底端连接,缸盖(D10)与缸筒(D4)的顶端连接;所述缸头(D9)的侧壁上开设有第二进出油口(10),所述缸底(D6)的侧壁上开设有第一进出油口(9);

所述热压板快速闭合液压回路(A)具体包括第一液压泵(1.1)、大容量蓄能器(11)、第二二位三通电磁换向阀(3.2)、多个二位二通电磁换向阀(H),二位二通电磁换向阀(H)与伺服液压缸(D)数量相同,第一液压泵(1.1)和大容量蓄能器(11)通过第一树形油路与多个伺服液压缸的第一进出油口连接,第一树形油路的主干上设置有第二二位三通电磁换向阀(3.2),第一树形油路的枝干上设置有二位二通电磁换向阀(H)。

2.根据权利要求1所述的具有同步速度、位置与压力控制的多层热压机液压伺服系统,其特征在于:所述缸筒(D4)内壁具有两段不同直径的阶梯型圆柱内腔,缸筒(D4)下半部分内腔直径大于上半部分内腔直径。

3.根据权利要求1所述的具有同步速度、位置与压力控制的多层热压机液压伺服系统,其特征在于:所述活塞(D7)与缸筒(D4)内壁下半部分之间有间隙且无配合,与缸筒(D 4)内壁上半部分之间间隙配合。

4.根据权利要求1所述的具有同步速度、位置与压力控制的多层热压机液压伺服系统,其特征在于:所述活塞杆(D8)上安装的磁环(D3)运动至缸盖(D10)上安装的电磁接近开关(D1)的位置时,电磁接近开关(D1)可以输出电子脉冲信号,控制电磁换向阀电气元件动作。

5.根据权利要求1所述的具有同步速度、位置与压力控制的多层热压机液压伺服系统,其特征在于:所述热压机多缸运动同步液压伺服回路(B)具体包括第三液压泵(1.3)、第三二位三通电磁换向阀(3.3)和多个四通电液伺服阀(E),每个四通电液伺服阀(E)均与伺服液压缸(D)的第一进出油口和第二进出油口连接,第三液压泵(1.3)通过第二树形油路与多个四通电液伺服阀(E)连接,第三二位三通电磁换向阀(3.3)设置在第二树形油路的主干上,四通电液伺服阀(E)设置在第二树形油路的枝干上。

6.根据权利要求5所述的具有同步速度、位置与压力控制的多层热压机液压伺服系统,其特征在于:所述热压板闭合位置精度调节液压回路(C)具体包括第二液压泵(1.2)、第一二位三通电磁换向阀(3.1)、多个三位四通电磁换向阀(F),每个三位四通电磁换向阀(F)均与伺服液压缸(D)的第一进出油口和第二进出油口连接,第二液压泵(1.2)通过第三树形油路与多个三位四通电磁换向阀(F)连接,第一二位三通电磁换向阀(3.1)设置在第三树形油路的主干上,三位四通电磁换向阀(F)设置在第三树形油路的枝干上,每个三位四通电磁换向阀(F)与伺服液压缸(D)的第一进出油口连接的管路上均设置有压力传感器(G),第二液压泵(1.2)与第一二位三通电磁换向阀(3.1)的连接管路上也设置有压力传感器(G)。

7.根据权利要求5或6所述的具有同步速度、位置与压力控制的多层热压机液压伺服系统,其特征在于:所述具有同步速度、位置与压力控制的多层热压机液压伺服系统还包括多个位移传感器(I),位移传感器(I)与伺服液压缸(D)数量相同,每个伺服液压缸的顶部均设置有一个位移传感器。
