专利号: 201710981889X
申请人: 北京京能东方建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

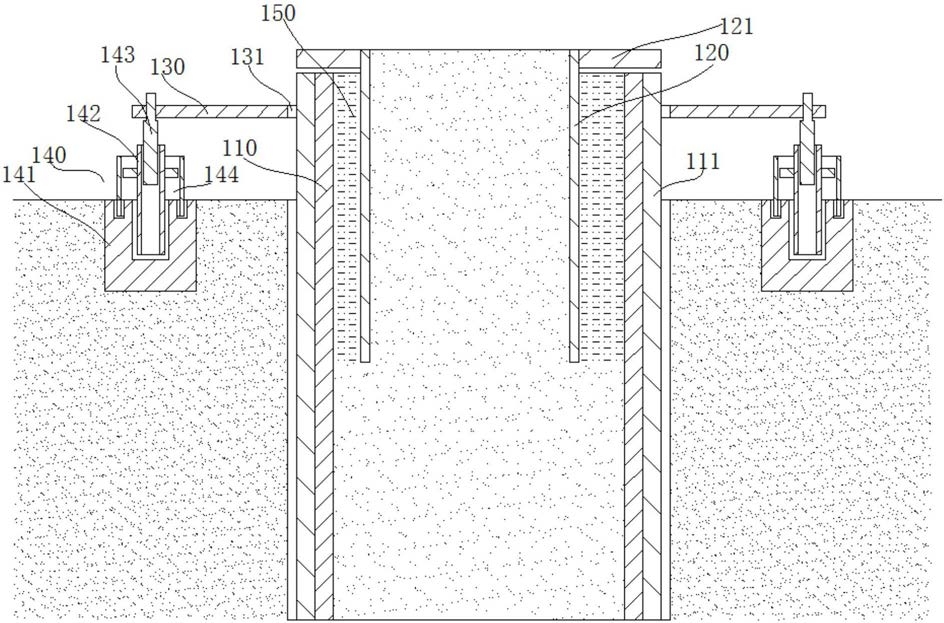

1.一种用于钻孔灌注桩的护筒,其特征在于:包括用于相互配合的外护筒(110)和内护筒(120),外护筒(110)的长度不低于钻孔灌注桩的钻孔深度,内护筒(120)用于对钻孔灌注桩的孔口进行防护;外护筒(110)与一定位环(130)配合,定位环(130)用于套设于外护筒(110)外侧;外护筒(110)外侧沿轴向设有多个导向轨条(111),定位环(130)内侧沿轴向与所述多个导向轨条(111)一一对应地设有多个导向滑槽(131)。

2.根据权利要求1所述的一种用于钻孔灌注桩的护筒,其特征在于:定位环(130)能够通过多个支撑结构(140)设于地面处。

3.根据权利要求2所述的一种用于钻孔灌注桩的护筒,其特征在于:支撑结构(140)包括用于埋设于地下的地基块(141),地基块(141)处可转动地设置一套筒(142);套筒(142)内设有一支撑杆(143),支撑杆(143)外壁与套筒(142)内壁螺纹配合,支撑杆(143)上端用于与定位环(130)连接。

4.根据权利要求3所述的一种用于钻孔灌注桩的护筒,其特征在于:定位环(130)包括环状的定位环本体(410),定位环本体(410)内侧设有与所述多个导向轨条(111)一一对应的多个滑槽座(420),所述多个导向滑槽(131)一一对应地设于所述多个滑槽座(420)处;定位环本体(410)外侧沿周向均匀分布有多个用于与支撑结构(140)配合的安装臂(430),安装臂(430)处设有用于与对应支撑杆(143)配合的安装通孔(431)。

5.根据权利要求4所述的一种用于钻孔灌注桩的护筒,其特征在于:地基块(141)上端面中部设有套筒安装孔(510),套筒(142)通过轴承设于套筒安装孔(510)内;套筒(142)外侧壁中部设有一外廓呈正六边形的旋块(610),套筒(142)外侧套设一内外截面均呈正六边形的定位筒(144),定位筒(144)内孔用于与旋块(610)配合;地基块(141)上端面位于套筒安装孔(510)外侧处与套筒安装孔(510)同轴地设有一正六边形的卡槽(520),卡槽(520)用于与定位筒(144)下端配合。

6.根据权利要求5所述的一种用于钻孔灌注桩的护筒,其特征在于:支撑杆(143)包括位于下部的支撑杆连接部(510)和位于上部的支撑杆安装部(520),支撑杆连接部(510)用于与套筒(142)内壁配合,支撑杆安装部(520)用于与安装通孔(431)配合。

7.根据权利要求1所述的一种用于钻孔灌注桩的护筒,其特征在于:内护筒(120)上端处设有连接法兰盘(121),连接法兰盘(121)用于实现内护筒(120)与外护筒(110)的固定连接。

8.用于钻孔灌注桩的溶洞处理方法,其采用权利要求1中的护筒进行实现,包括以下步骤:

(1)安装定位环(130),将定位环(130)固定设置在预定位置处,并保证定位环(130)水平;

(2)打设外护筒(110),在此步骤中使外护筒(110)处的导向轨条(111)与定位环(130)处的导向滑槽(131)一一对应的配合,之后将外护筒(110)打设就位;

(3)打设并安装内护筒(120),将内护筒(120)打设就位,之后在内护筒(120)与外护筒(110)的间隙间填充填料(150)并夯实,之后将内护筒(120)上端与外护筒(110)上端固定连接;

(4)钻孔灌注桩施工;

(5)拔出内护筒(120),在钻孔灌注桩混凝土浇筑完成后,在初凝前拔出内护筒(120);

(6)拔出外护筒(110),在钻孔灌注桩混凝土达到一定强度时拔出外护筒(110)。
