专利号: 2017109822448
申请人: 赖尚辉
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

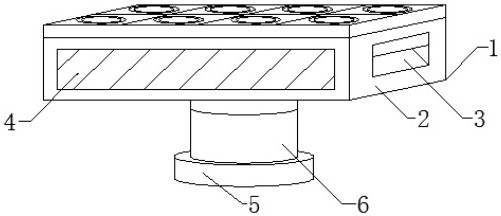

1.一种机床刀头的收纳装置,包括装置本体(1),其特征在于:所述装置本体(1)由设置在该装置本体(1)一侧的箱体(2)和设置在该箱体(2)顶部的操作台(7)构成,且所述操作台(7)与箱体(2)之间紧密贴合固定;

所述箱体(2)的底部设有立柱(6),所述立柱(6)的底部设有底座(5),且所述底座(5)嵌套设置在立柱(6)的端部,所述立柱(6)的顶部设有卡槽(15),且所述卡槽(15)嵌入设置在立柱(6)中,所述箱体(2)的底部设有卡齿(14),且所述卡齿(14)与箱体(2)之间紧密贴合固定,所述箱体(2)的一侧设有透明窗(4),且所述透明窗(4)嵌入设置在箱体(2)中;

所述操作台(7)的顶部设有通孔(9),且所述通孔(9)贯穿设置在操作台(7)中,所述操作台(7)的顶部设有标识牌(10),且所述标识牌(10)与操作台(7)之间紧密贴合固定,所述操作台(7)的顶部设有顶部固定座(13),且所述顶部固定座(13)与操作台(7)之间紧密贴合固定,所述顶部固定座(13)的顶部设有固定块(16),且所述固定块(16)部分嵌入设置在固定座(13)中,所述顶部固定座(13)的中间位置设有滑槽(17),且所述滑槽(17)嵌入设置在顶部固定座(13)中,所述滑槽(17)内部的顶部设有滑动块(8),且所述滑动块(8)与滑槽(17)活动连接,所述顶部固定座(13)的底部设有放置盒(11),且所述放置盒(11)与顶部固定座(13)之间紧密贴合固定,所述放置盒(11)的一侧设有软垫(12),且所述软垫(12)覆盖设置在放置盒(11)的内表面。

2.根据权利要求1所述的一种机床刀头的收纳装置,其特征在于:所述箱体(2)与立柱(6)通过卡齿(14)和卡槽(15)活动连接。

3.根据权利要求1所述的一种机床刀头的收纳装置,其特征在于:所述通孔(9)的个数为八个,并均匀分布在操作台(7)的顶部。

4.根据权利要求1所述的一种机床刀头的收纳装置,其特征在于:所述箱体(2)的一侧设有凹槽(3),且所述凹槽(3)嵌入设置在箱体(2)中。

5.根据权利要求1所述的一种机床刀头的收纳装置,其特征在于:所述顶部固定座(13)的个数为八个。
