专利号: 2017109837585
申请人: 浙江赫德科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

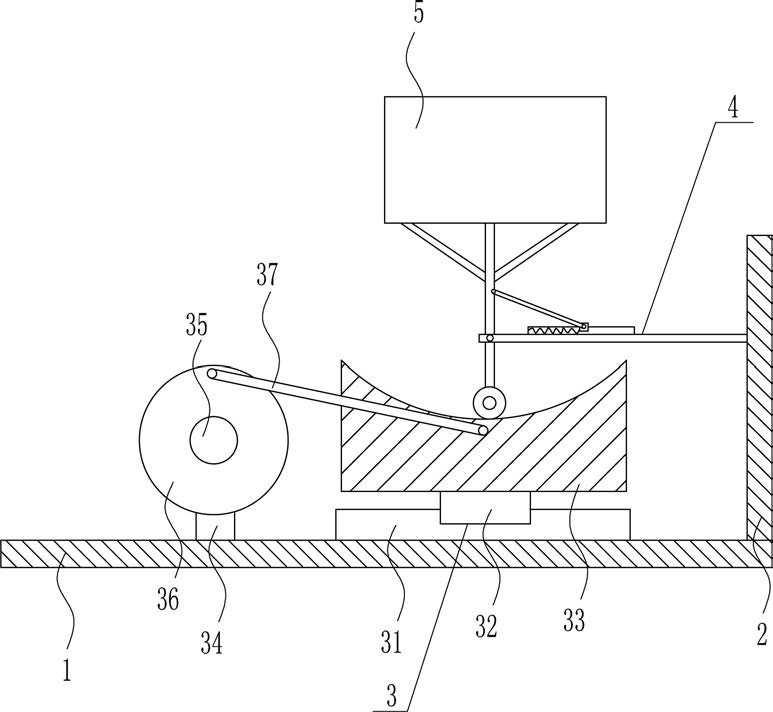

1.一种地质灾害灾后警示装置,其特征在于,包括有底板(1)、右侧板(2)、驱动装置(3)、摆动装置(4)和警示牌(5),底板(1)顶部右侧设有右侧板(2),底板(1)顶部中间设有驱动装置(3),右侧板(2)左侧中部设有摆动装置(4),摆动装置(4)与驱动装置(3)接触,摆动装置(4)顶部设有警示牌(5)。

2.根据权利要求1所述的一种地质灾害灾后警示装置,其特征在于,驱动装置(3)包括有第一滑轨(31)、第一滑块(32)、曲面块(33)、第一支杆(34)、电机(35)、圆盘(36)、第一连接杆(37),底板(1)顶部中间设有第一支杆(34)和第一滑轨(31),第一支杆(34)位于第一滑轨(31)的左方,第一支杆(34)顶端设有电机(35),电机(35)的输出轴上连接有圆盘(36),圆盘(36)的偏心位置铰接连接有第一连接杆(37),第一滑轨(31)上滑动式设有第一滑块(32),第一滑块(32)顶部设有曲面块(33),第一连接杆(37)右端与曲面块(33)前侧上部中间铰接连接。

3.根据权利要求2所述的一种地质灾害灾后警示装置,其特征在于,摆动装置(4)包括有第二支杆(41)、第二滑轨(42)、第二滑块(43)、第二连接杆(44)、摆动杆(45)、滚轴(46)、支撑杆(47)和第一弹簧(48),右侧板(2)左侧中部设有第二支杆(41),第二支杆(41)顶部设有第二滑轨(42),第二滑轨(42)上滑动式设有第二滑块(43),第二滑块(43)左侧和第二滑轨(42)左端之间设有第一弹簧(48),第二支杆(41)左端铰接连接有摆动杆(45),摆动杆(45)底端连接有滚轴(46),滚轴(46)与曲面块(33)顶部接触,摆动杆(45)顶端连接与警示牌(5)底部连接,摆动杆(45)上部左右两侧对称设有支撑杆(47),支撑杆(47)与警示牌(5)连接,摆动杆(45)右侧上部铰接连接有第二连接杆(44),第二连接杆(44)的右端与地偶尔滑块铰接连接。

4.根据权利要求3所述的一种地质灾害灾后警示装置,其特征在于,还包括有警示装置(6),底板(1)左侧上方设有警示装置(6),警示装置(6)包括有第三支杆(61)、从动轮(62)、第一锥齿轮(63)、平皮带(64)、轴承座(65)、第二锥齿轮(66)、转轴(67)、警示灯(68)、左侧板(69)和主动轮(610),圆盘(36)后侧设有主动轮(610),底板(1)顶部左侧设有左侧板(69),左侧板(69)右侧上部设有第三支杆(61)和轴承座(65),第三支杆(61)位于轴承座(65)下方,第三支杆(61)右端设有从动轮(62),主动轮(610)和从动轮(62)之间连接有平皮带(64),从动轮(62)前侧设有第一锥齿轮(63),轴承座(65)内设有转轴(67),转轴(67)底端设有第二锥齿轮(66),第一锥齿轮(63)和第二锥齿轮(66)啮合,转轴(67)顶端设有警示灯(68)。

5.根据权利要求4所述的一种地质灾害灾后警示装置,其特征在于,还包括有防护装置(7),左侧板(69)和右侧板(2)顶部设有防护装置(7),防护装置(7)包括有第三滑块(72)、第二弹簧(73)、挡板(74)、电动绕线轮(75)和拉线(76),左侧板(69)的左侧顶端和右侧板(2)的右侧顶端设有滑槽(71),滑槽(71)上滑动式设有两个第三滑块(72),两个第三滑块(72)的前侧和后侧与滑槽(71)前后两端之间均设有第二弹簧(73),滑槽(71)中部设有电动绕线轮(75),电动绕线轮(75)上绕有拉线(76),拉线(76)的两端分别与两个第三滑块(72)连接,两个第三滑块(72)顶部均设有挡板(74)。

6.根据权利要求5所述的一种地质灾害灾后警示装置,其特征在于,还包括有轮子(8)、电动推杆(9)和支撑板(10),底板(1)底部设有轮子(8),底板(1)底部中间设有电动推杆(9),电动推杆(9)底端设有支撑板(10)。

7.根据权利要求6所述的一种地质灾害灾后警示装置,其特征在于,还包括有警报器(11),前侧挡板(74)顶部设有警报器(11)。

8.根据权利要求7所述的一种地质灾害灾后警示装置,其特征在于,还包括有第三弹簧(12),第二支杆(41)左侧底部与摆动杆(45)右侧下部之间倾斜设有第三弹簧(12)。

9.根据权利要求8所述的一种地质灾害灾后警示装置,其特征在于,还包括有弧形导轨(13),曲面块(33)顶部设有弧形导轨(13),滚轴(46)与弧形导轨(13)配合。
