专利号: 2017109851544
申请人: 江苏新之翼交通运输设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

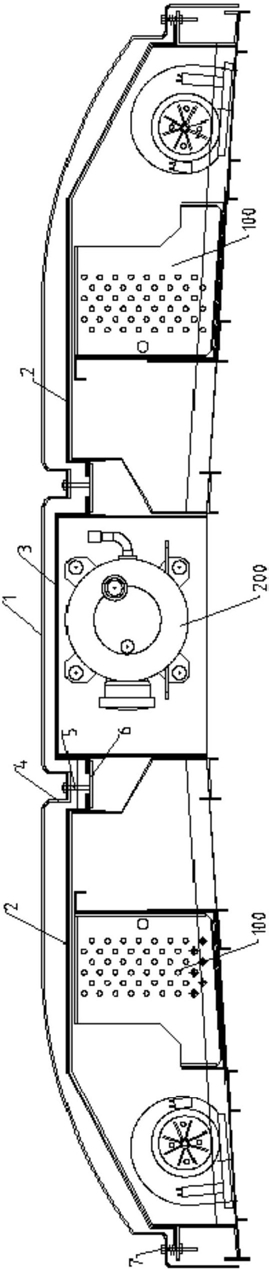

1.轻量化新能源电动客车空调机组,包括外壳(1)、压缩机(200)、冷凝器(400)以及电气控制模块(300);其特征在于,还包括两个蒸发器(100),所述的外壳(1)为矩形;所述的外壳(1)内分为顶端仓(20)和主体仓,所述的顶端仓(20)位于外壳(1)内的一端,所述冷凝器(400)位于顶端仓(20)内;

所述的主体仓包括电气仓(21)、压缩机仓(3)和两个蒸发器仓(2);所述的电气仓(21)、压缩机仓(3)位于主体仓内的中间,所述的两个蒸发器仓(2)分别位于主体仓内的两边;所述的压缩机(200)和电气控制模块(300)分别安装在压缩机仓(3)和电气仓(21)内,所述的两个蒸发器(100)分别安装在两个蒸发器仓(2)内;

所述的蒸发器仓(2)外侧安装有连接块,所述的连接块通过螺栓(7)安装在外壳(1)的侧边上;所述的压缩机仓(3)的两侧和蒸发器仓(2)内侧分别安装有L形状连接块(8),压缩机仓(3)的两侧和两边的两个蒸发器仓(2)内侧相邻;

还包括吊杆(5),吊杆(5)位于压缩机仓(3)和蒸发器仓(2)之间;所述的吊杆(5)下端连接托板(6),所述的托板(6)的两端分别托在压缩机仓(3)和蒸发器仓(2)的L形状连接块(8),吊杆(5)的上端安装在外壳(1)上。

2.根据权利要求1所述的轻量化新能源电动客车空调机组,其特征在于,所述的外壳(1)上设有凹槽(4),所述的吊杆(5)上端安装在凹槽(4)内。

3.根据权利要求1所述的轻量化新能源电动客车空调机组,其特征在于,所述的压缩机仓(3)和蒸发器仓(2)外部还设有加强筋(9),所述的加强筋(9)两边端部分别位于所述的L形状连接块(8)上方。

4.根据权利要求3所述的轻量化新能源电动客车空调机组,其特征在于,所述的吊杆(5)上还安装有压板(10),所述的压板(10)中间有通孔,压板(10)套在吊杆(5)上,并可以沿着吊杆(5)滑动;所述的压板(10)位于加强筋(9)端部上方;所述的压板(10)与凹槽(4)外壁之间设有弹簧(11),所述的弹簧(11)套在吊杆(5)上。

5.根据权利要求1到4任一项所述的轻量化新能源电动客车空调机组,其特征在于,所述的蒸发器仓(2)的连接块与外壳(1)的侧边之间安装有第二弹簧,所述的第二弹簧套在所述的螺栓(7)上。
