专利号: 2017109857269
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于激光散斑抑制的柔性变角度阵列衍射光学器件,其特征在于:所述衍射光学器件制作在柔性材料上,由N组一维二元衍射光学结构首尾连接而成,所述一维二元衍射光学结构包括光栅结构和光学微结构,所述一维是指衍射光学结构为一维图案,所述二元是指因衍射光学结构深度所形成的光程差是二值化的。

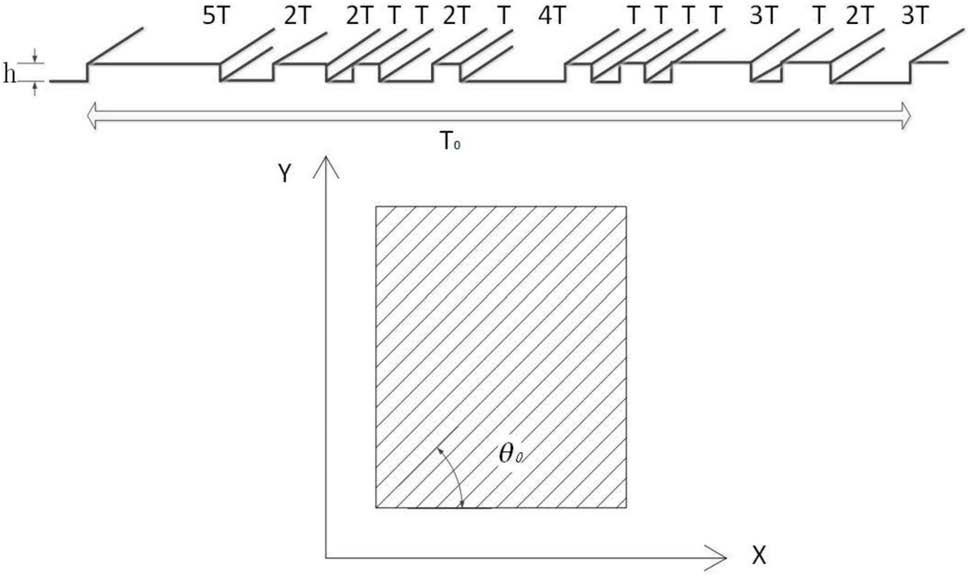

2.如权利要求1所述的用于激光散斑抑制的柔性变角度阵列衍射光学器件,其特征在于:所述一维二元衍射光学结构图案由参数T表示,所述参数T为光学微结构的最小单元宽度,所有光学微结构的宽度均用T的整数倍来表示,所述一维二元衍射光学结构图案的总宽度用T0表示;所述一维二元衍射光学结构的深度为h,所述一维二元衍射光学结构与X轴所夹倾角为θ0。

3.如权利要求2所述的用于激光散斑抑制的柔性变角度阵列衍射光学器件,其特征在于:所述光学微结构为基于伪随机序列的光学微结构、基于M序列的光学微结构或基于Barker码的光学微结构。

4.如权利要求2或3所述的用于激光散斑抑制的柔性变角度阵列衍射光学器件,其特征在于:所述N是正整数,表示柔性变角度阵列衍射光学器件中所包含的阵列个数,N=1,2,

3…∞,当N=1时,所述用于激光散斑抑制的柔性变角度阵列衍射光学器件为单个衍射光学器件,即衍射光学器件单元,每一个衍射光学器件单元中包括m个周期的结构参数相同的一维二元衍射光学结构图案;当N≧2时,所述用于激光散斑抑制的柔性变角度阵列衍射光学器件为包含N个阵列的衍射光学器件;所述阵列中的N个衍射光学器件单元一次性制作在单片柔性材料上,其阵列中的N个衍射光学器件单元内部的一维二元衍射光学结构图案相同或不相同,所述N组一维二元衍射光学结构首尾连接,沿着Y轴方向将第1组衍射光学结构的头与第N组衍射光学结构的尾相连。

5.如权利要求4所述的用于激光散斑抑制的柔性变角度阵列衍射光学器件,其特征在于:阵列中的N个衍射光学器件单元与X轴所夹倾角不同,表示为θ±i,其中θ±i=θ0±(N-1)/

2·Δθ±i·Δθ,Δθ表示相邻衍射光学器件单元与X轴所夹倾角的变化幅度。

6.如权利要求1~3之一所述的用于激光散斑抑制的柔性变角度阵列衍射光学器件,其特征在于:二元衍射光学结构的深度h与柔性材料的折射率有关,其范围在350nm至650nm。

7.如权利要求1~3之一所述的用于激光散斑抑制的柔性变角度阵列衍射光学器件,其特征在于:所述柔性材料是指对包括红、绿、蓝光在内的可见光波段透明的、柔软可弯折的材料,所述柔性材料包括热塑性塑料或光刻胶材料。

8.如权利要求7所述的用于激光散斑抑制的柔性变角度阵列衍射光学器件,其特征在于:所述热塑性塑料包括聚对苯二甲酸乙二醇酯PET、聚氯乙烯PVC或聚碳酸酯PC。

9.如权利要求7所述的用于激光散斑抑制的柔性变角度阵列衍射光学器件,其特征在于:所述光刻胶材料包括聚二甲基硅氧烷PDMS或光敏聚酰亚胺光刻胶PSPI。
