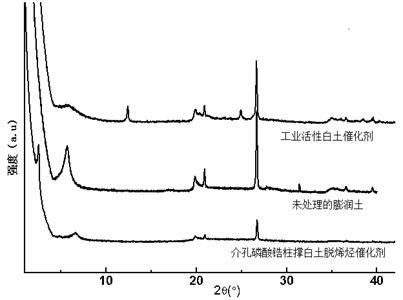

1.一种酸性介孔磷酸锆柱撑活性白土脱烯烃催化剂，其特征在于，由介孔磷酸锆和活化膨润土组成，所述介孔磷酸锆柱撑于所述活化膨润土层间，且所述介孔磷酸锆的占比为

12.5%wt 25%wt；其制备方法如下：~

S1：在氢氧化锆中加入硫酸溶液，再加入介孔模板剂和所述活化膨润土，搅拌反应后转移至反应釜内进行晶化，得晶化物；

所述介孔模板剂和所述膨润土的质量比为0.5 1：1；所述硫酸溶液的摩尔浓度为~

0.87mol/L；

S2：离心、洗涤、干燥所述晶化物后对其进行磷酸处理；

所述磷酸处理时所使用的磷酸的浓度为14.7mol/L，磷酸的用量为0.5 1.0 mol，磷酸~处理的时间为1 5h；

~

S3：洗涤、过滤、干燥所述经磷酸处理的晶化物后对其进行煅烧，制得所述介孔磷酸锆柱撑活性白土脱烯烃催化剂。

2.根据权利要求1所述的酸性介孔磷酸锆柱撑活性白土脱烯烃催化剂，其特征在于，所述活化膨润土的制备方法如下：将膨润土原土研磨后过筛得膨润土粉末，将所述膨润土粉末与水混合均匀，充分溶胀后离心干燥得所述活化膨润土。

3.根据权利要求2所述的酸性介孔磷酸锆柱撑活性白土脱烯烃催化剂，其特征在于，所述膨润土粉末与水之间的质量比为1：50 100。

~

4.根据权利要求1至3中任一项所述的酸性介孔磷酸锆柱撑活性白土脱烯烃催化剂，其特征在于，所述介孔模板剂为十六烷基三甲基溴化铵CTAB。

5.根据权利要求1至3中任一项所述的酸性介孔磷酸锆柱撑活性白土脱烯烃催化剂，其特征在于，在所述S1中，所述搅拌反应的时间为1.5 2.5h；所述晶化的温度为80 120℃，所~ ~述晶化的时间为2 3天。

~

6.根据权利要求1至3中任一项所述的酸性介孔磷酸锆柱撑活性白土脱烯烃催化剂，其特征在于，在所述S3中，所述煅烧的温度为450 550℃，所述煅烧的时间为4 6h。

~ ~
