专利号: 2017109872714
申请人: 天津市职业大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种对开式红酒包装盒,其特征在于,包括第一装配体和第二装配体;

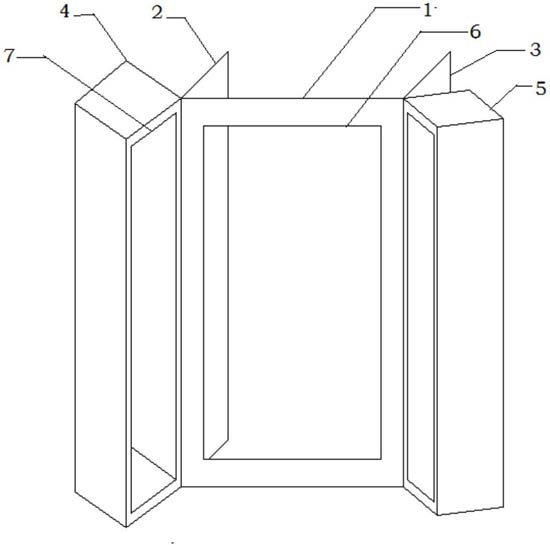

所述第一装配体包括展示板、第一定位板、第二定位板、第一包装盒、第二包装盒、展示窗和展示口;

所述展示板的左右两端分别设置第一定位板、第二定位板,所述第一包装盒旋转设置在所述展示板左端,所述第二包装盒旋转设置在所述展示板右端;

所述第二装配体为前端开口的长方体盒,左侧壁为第一固定面,用于固定在第一定位板上,右侧壁为第二固定面,用于固定在第二定位板上。

2.根据权利要求1所述的一种对开式红酒包装盒,其特征在于,所述展示板上开设展示窗,所述第一包装盒、第二包装盒上开设展示口,所述展示口相邻展示窗设置,所述展示窗、展示口上覆膜。

3.根据权利要求1所述的一种对开式红酒包装盒,其特征在于,所述第二装配体内安装有第一缓冲结构,所述第一包装盒、第二包装盒内均设有第二缓冲结构。

4.根据权利要求3所述的一种对开式红酒包装盒,其特征在于,所述第一缓冲结构为酒瓶纸模缓冲结构,用于保护酒瓶,所述第二缓冲结构为酒杯开瓶器纸模缓冲结构,用于保护酒杯和开瓶器。

5.根据权利要求1所述的一种对开式红酒包装盒,其特征在于,所述第一包装盒的侧壁上分别设有第一锁和件,第二包装盒的侧壁上设有与第一锁和件相匹配的第二锁和件。

6.根据权利要求1所述的一种对开式红酒包装盒,其特征在于,所述第二装配体、第一包装盒和第二包装盒上均设有装配孔,用于固定提绳用。

7.一种如权利要求1所述的对开式红酒包装盒的第一装配体用纸坯,其特征在于,包括对称面板,以及对称设置在对称面板左右两侧的拼接部,所述拼接部与对称面板形成长方形结构,所述拼接部包括五个依次连接的均呈长方形结构的侧板,任意相邻的两个侧板之间设有折痕,所述侧板包括第一侧板、第二侧板、第三侧板、第四侧板和第五侧板;所述第三侧板、第五侧板的形状大小相同,所述第二侧板、第四侧板的形状大小相同,所述第五侧板与对称面板之间设置折痕,所述第五侧板的上下两端对称设置第六侧板,所述第六侧板呈方形结构,所述第六侧板与第五侧板之间设置折痕,所述第六侧板的三个自由边上设有第一襟板,三个第一襟板分别用于固定第二侧板、第三侧板、第四侧板,所述第一侧板的左侧设有第二襟板,所述对称面板上设有第一开口,所述第五侧板上设有第二开口。

8.根据权利要求7所述的第一装配体用纸坯,其特征在于,所述对称面板作为所述展示板,所述第一侧板作为第一定位板,所述第二侧板、第三侧板、第四侧板和第五侧板构成所述第一包装盒的四个侧壁,两个所述第六侧板构成所述第一包装盒的顶板和底板,所述第一开口作为所述展示窗,所述第二开口作为所述展示口。
