1.一种甲基对硫磷吸附材料，其特征在于：包括用乙二胺四乙酸和十六烷基三甲基溴化铵同时进行改性的铁锰氧化物；所述改性的铁锰氧化物披覆于滤料表面，以过滤形式去除甲基对硫磷。

2.一种如权利要求1所述的甲基对硫磷吸附材料的制备方法，其特征在于：包括制备铁氧化物、制备锰氧化物、混合改性；其中混合改性步骤为将铁氧化物和锰氧化物混合并添加乙二胺四乙酸和十六烷基三甲基溴化铵改性。

3.如权利要求2所述的甲基对硫磷吸附材料的制备方法，其特征在于制备铁氧化物由以下步骤组成：

(1)准确称量6.50g FeSO4·7H2O，并溶于500mL去离子水，配置成溶液；采用蠕动泵将

60mL浓度为0.6mol/L的NaOH连续加入上述溶液，同时采用搅拌机不断搅拌，控制蠕动泵加入流速为2mL/min，搅拌机转速80rpm；继续采用蠕动泵加入50mL浓度为0.1mol/L的过氧化氢溶液，控制蠕动泵加入流速为1.5mL/min，搅拌转速不变；上述过程完成后，继续以拌机转速180rpm的条件搅拌1h后再静置0.5h，倒弃上清液400mL，得到铁氧化物的泥水混合物；

(2)将步骤(1)得到的铁氧化物的泥水混合物，在25℃、转速6000r/min条件下，采用离心机离心5min，弃上清液后得到铁氧化物沉淀物；继续将该沉淀物在110℃条件下，干燥1h，并研磨得到粉末状铁氧化物。

4.如权利要求2所述的甲基对硫磷吸附材料的制备方法，其特征在于制备锰氧化物由以下步骤组成：

(1)准确称量17.275g MnSO4，并溶于500mL去离子水，配置成溶液；采用蠕动泵将60mL浓度为0.6mol/L的NaOH连续加入上述溶液，同时采用搅拌机不断搅拌，控制蠕动泵加入流速为2mL/min，搅拌机转速80rpm；继续采用蠕动泵加入50mL浓度为0.1mol/L的过氧化氢溶液，控制蠕动泵加入流速为1.5mL/min，搅拌转速不变；上述过程完成后，继续以拌机转速

180rpm的条件搅拌1h后再静置0.5h，倒弃上清液400mL，得到锰氧化物的泥水混合物；

(2)将步骤(1)得到的锰氧化物的泥水混合物在25℃、转速6000r/min条件下，采用离心机离心5min，弃上清液后得到锰氧化物沉淀物；继续将该沉淀物在110℃条件下，干燥1h，并研磨得到粉末状锰氧化物。

5.如权利要求2所述的甲基对硫磷吸附材料的制备方法，其特征在于混合改性由以下步骤组成：将得到的粉末状铁氧化物和粉末状锰氧化物与滤料按照质量比1:1.5:10，混合于1L烧杯中；按体积比1:1加入浓度为200mg/L的乙二胺四乙酸和浓度为100mg/L的十六烷基三甲基溴化铵，使液面高度为50cm；将搅拌机的搅拌桨置于液面内，在搅拌机转速80rpm条件下，搅拌1h，静止1h；之后，弃上清液，再将固体混合物于110℃条件下，干燥2h后得到铁锰基改性滤料。

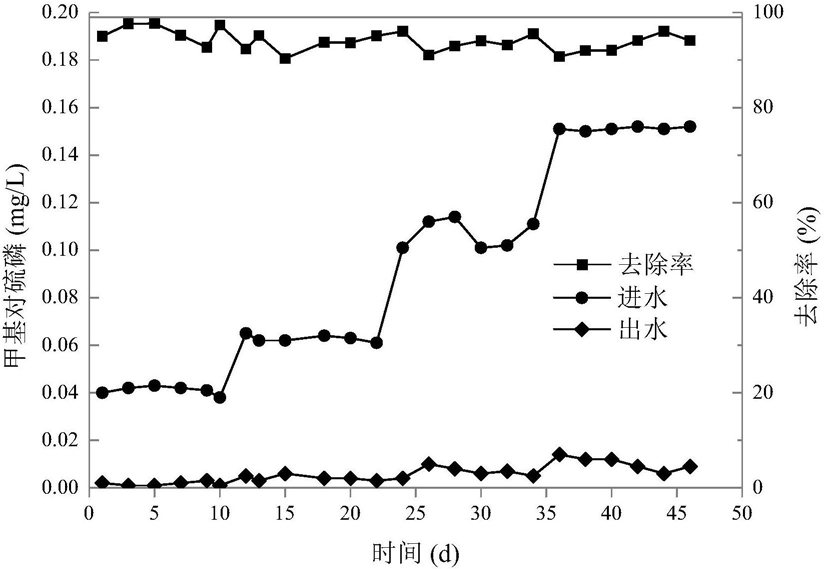

6.一种如权利要求1所述的甲基对硫磷吸附材料的用途，其特征在于：用于受甲基对硫磷污染的饮用水净化，去除水中的甲基对硫磷。
