专利号: 2017109902033
申请人: 安徽格太信控科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 染料;涂料;抛光剂;天然树脂;黏合剂;其他类目不包含的组合物;其他类目不包含的材料的应用
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

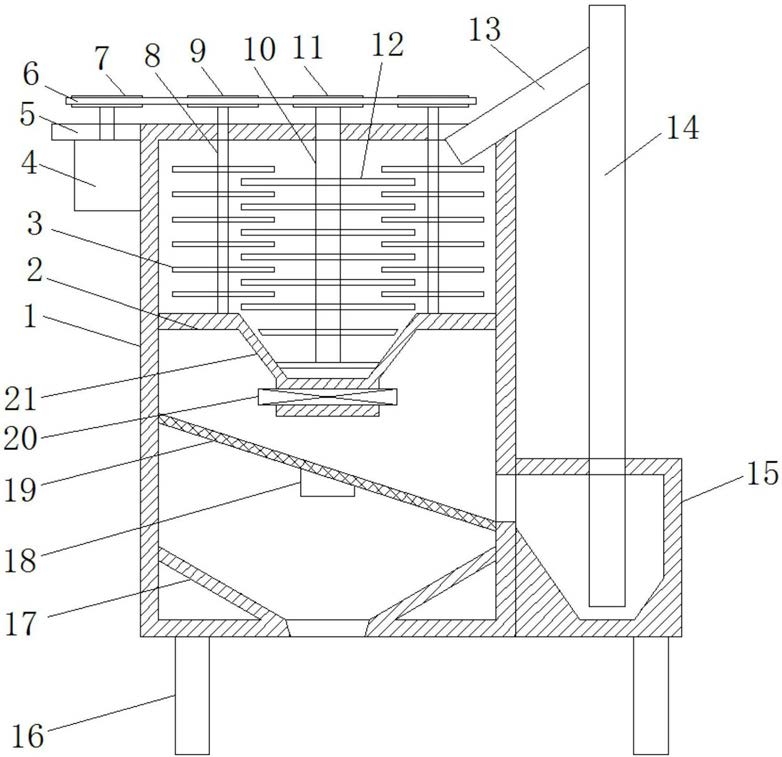

1.一种钻井泥浆用膨润土制备装置,包括壳体(1),其特征在于,所述壳体(1)的内部设有隔板(2),所述隔板(2)将壳体(1)的内部分隔为上方的粉碎腔和下方的筛选腔,所述隔板(2)的中部设有第一漏斗(21),所述第一漏斗(21)的下端设有阀门(20),所述第一漏斗(21)的内壁固定有安装杆,所述粉碎腔的中部设有第二搅拌轴(10),所述第二搅拌轴(10)的下端转动连接在安装杆上,所述第二搅拌轴(10)的上端贯穿壳体(1)并固定连接有第二从动轮(11),所述第二搅拌轴(10)的两侧均设有第一搅拌轴(8),所述第一搅拌轴(8)的下端转动连接在隔板(2)上,所述第一搅拌轴(8)的上端贯穿壳体(1)并固定连接有第一从动轮(9),所述第二搅拌轴(10)上等间距设有多个第二搅拌叶(12),所述第一搅拌轴(8)上等间距设有与第二搅拌叶(12)交错设置的第一搅拌叶(3),所述壳体(1)的侧壁设有安装板(5),所述安装板(5)的下端固定安装有驱动装置(4),所述驱动装置(4)的输出轴末端贯穿安装板并固定连接有主动轮(7),所述主动轮(7)、第二从动轮(11)和两个第一从动轮(9)均位于同一水平面,所述主动轮(7)、第二从动轮(11)和两个第一从动轮(9)上套接有传动链条(6),所述筛选腔内倾斜设有筛网(19),所述筛网(19)的下端安装有振动电机(18),所述筛选腔的底部设有第二漏斗(17),所述筛选腔靠近筛网(19)下端的侧壁设有与其连通的回收箱(15),所述回收箱(15)内设有绞龙(14),所述绞龙(14)的上端贯穿回收箱(15),所述绞龙(14)靠近上端的侧壁倾斜设有回料管(13),所述回料管(13)远离绞龙(14)的一端贯穿壳体(1)并延伸至粉碎腔内。

2.根据权利要求1所述的一种钻井泥浆用膨润土制备装置,其特征在于,所述回收箱(15)的内底部设有斜面。

3.根据权利要求1所述的一种钻井泥浆用膨润土制备装置,其特征在于,所述壳体(1)的下端设有支撑腿(16)。

4.根据权利要求1所述的一种钻井泥浆用膨润土制备装置,其特征在于,所述第二搅拌叶(12)的边缘处设有粉碎齿。

5.根据权利要求1所述的一种钻井泥浆用膨润土制备装置,其特征在于,所述驱动装置(4)为驱动电机。

6.根据权利要求1所述的一种钻井泥浆用膨润土制备装置,其特征在于,所述安装板(5)与壳体(1)为一体成型。
