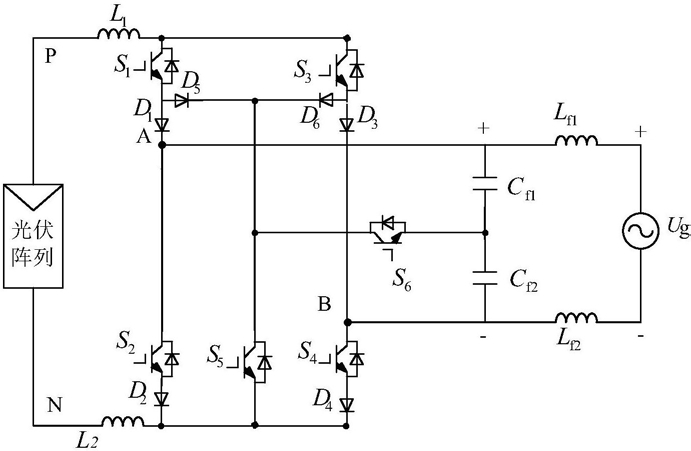

1.一种可抑制漏电流六开关电流型光伏逆变器拓扑，其特征在于：所述拓扑包括光伏电池板、可控开关管S1、可控开关管S2、可控开关管S3、可控开关管S4、可控开关管S5、可控开关管S6、二极管D1、二极管D2、二极管D3、二极管D4、二极管D5、二极管D6、感值相同的直流储能电感L1和直流储能电感L2、感值相同的交流滤波电感Lf1和交流滤波电感Lf2、容值相同的交流滤波电容Cf1和交流滤波电容Cf2、电网Ug；

其中，光伏电池板的“+”端与直流储能电感L1的一端连接，直流储能电感L1的另外一端分别与可控开关管S1的集电极和可控开关管S3的集电极连接；光伏电池板的“-”端与直流储能电感L2的一端连接，直流储能电感L2的另外一端分别与可控开关管S5的发射极、二极管D2阴极和二极管D4阴极连接；可控开关管S1的发射极与二极管D1、二极管D5的阳极连接，可控开关管S3的发射极和二极管D3、二极管D6的阳极连接，可控开关管S5的集电极与二极管D5、二极管D6的阴极连接，可控开关管S2的发射极与二极管D2的阳极连接，可控开关管S4的发射极与二极管D4的阳极连接；交流滤波电容Cf1的“+”端分别与二极管D1的阴极和可控开关管S2的集电极连接，交流滤波电容Cf2的“-”端分别与二极管D3的阴极和可控开关管S4的集电极连接，交流滤波电容Cf1的“-”端分别与可控开关管S6的发射极和滤波电容Cf2的“+”端连接，可控开关管S6的集电极和S5的集电极连接，滤波电容Cf1的“+”端通过交流滤波电感Lf1与电网Ug的“+”端连接，滤波电容Cf2的“-”端通过交流滤波电感Lf2与电网Ug的“-”端连接。

2.一种基于权利要求1所述可抑制漏电流六开关电流型光伏逆变器拓扑的控制方法，其特征在于，包括以下步骤：

(1)在并网电流正半周期内，可控开关管S1与可控开关管S4一直导通，可控开关管S2与可控开关管S3一直关断，可控开关管S5采用PWM调制控制其导通或关断，当可控开关管S5关断时，并网电流的路径为：光伏电池板的“+”端→电感L1→可控开关管S1→二极管D1→电感Lf1→电网→电感Lf2→可控开关管S4→二极管D4→电感L2→光伏电池板的“-”端→光伏电池板的“+”端；当可控开关管S5导通时，并网电流的路径为：滤波电容Cf1的“+”端→电感Lf1→电网→电感Lf2→滤波电容Cf2的“-”端→滤波电容Cf2的“+”端→滤波电容Cf1的“-”端→滤波电容Cf1的“+”端；

(2)在并网电流负半周期内，可控开关管S1与可控开关管S4一直关断，可控开关管S2与可控开关管S3一直导通，可控开关管S5采用PWM调制控制其导通或关断，当可控开关管S5关断时，并网电流的路径为：光伏电池板的“+”端→电感L1→可控开关管S3→二极管D3→电感Lf2→电网→电感Lf1→可控开关管S2→二极管D2→电感L2→光伏电池板的“-”端→光伏电池板的“+”端；当可控开关管S5导通时，电网电流的路径为：滤波电容Cf2的“-”端→电感Lf2→电网→电感Lf1→滤波电容Cf1的“+”端→滤波电容Cf1的“-”端→滤波电容Cf2的“+”端→滤波电容Cf2的“-”端。
