专利号: 2017109909884
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

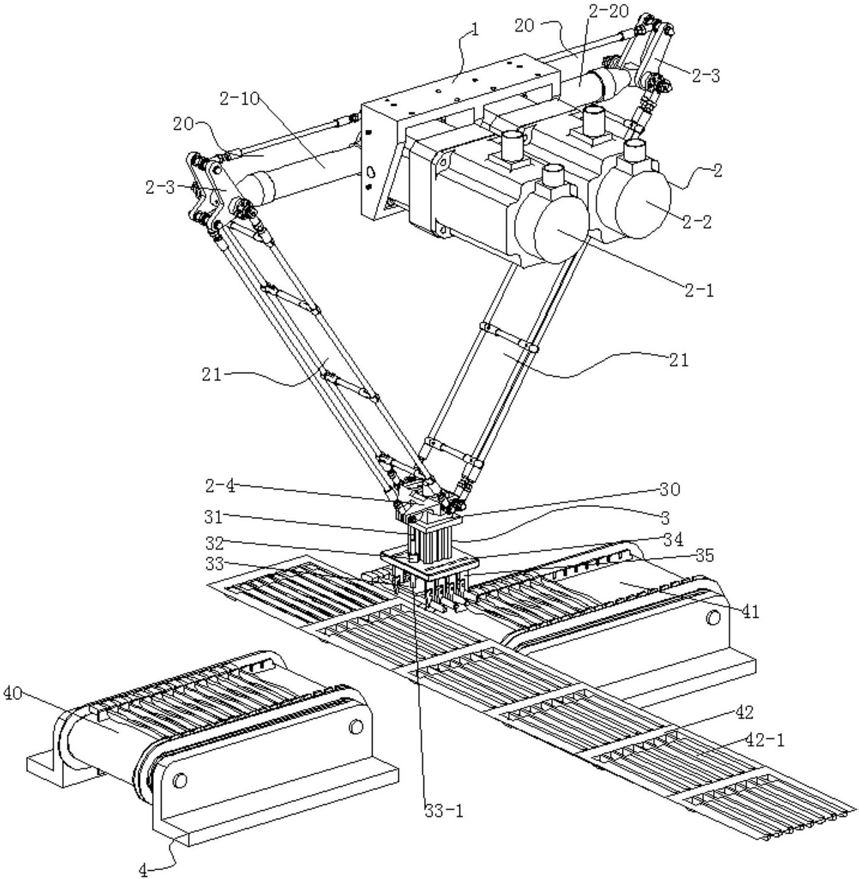

1.一种牙刷抓取送料打包装置,其特征在于:包括安装架(1)、两轴机械手(2)、抓取机构(3)和送料机构(4),所述两轴机械手(2)由旋转气缸一(2‑1)、旋转气缸二(2‑2)、连接件(2‑3)、连接块(2‑4)、旋转杆一(2‑10)、旋转杆二(2‑20)、第一平行四边形机构(20)和第二平行四边形机构(21)组成,所述旋转杆一(2‑10)与旋转气缸一(2‑1)的输出轴连接,所述旋转杆二(2‑20)与旋转气缸二(2‑2)的输出轴连接,所述第一平行四边形机构(20)和第二平行四边形机构(21)分别设有两个,所述第一平行四边形机构(20)一侧与连接件(2‑3)通过关节轴承铰接,另外一侧与安装架(1)通过关节轴承铰接,所述第二平行四边形机构(21)上端与连接件(2‑3)通过关节轴承铰接,下端与连接块(2‑4)通过关节轴承铰接,所述抓取机构(3)与连接块(2‑4)中间连接,所述抓取机构(3)由连接板(30)、气缸(31)、直线轴承(32)、顶板(33)、固定板(34)和弹夹组件(35)组成,所述连接板(30)上端与连接块(2‑4)固定连接,所述气缸(31)与连接板(30)通过螺栓连接,所述直线轴承(32)分别位于气缸(31)两侧,且与固定板(34)通过螺栓连接,所述顶板(33)与气缸(31)的活塞杆端部连接,所述固定板(34)与气缸(31)的缸筒外壁固定连接,所述弹夹组件(35)设有多组,且与固定板(34)固定连接,所述送料机构(4)包括第一输送带(40)、第二输送带(41)和生产打包生产线(42),且第一输送带(40)和第二输送带(41)分别位于两轴机械手(2)中轴线两侧,所述生产打包生产线(42)位于两轴机械手(2)中轴线正下方,所述生产打包生产线(42)上设有牙刷打包盒(42‑1);

所述顶板(33)两侧设有导向杆(33‑1),所述导向杆(33‑1)可在直线轴承(32)中滑动;

所述弹夹组件(35)由固定弹夹(35‑1)、抓取弹夹(35‑2)和弹簧(35‑5)组成,所述固定弹夹(35‑1)上设有铰接耳(35‑3),所述抓取弹夹(35‑2)通过铰接耳(35‑3)与固定弹夹(35‑

1)铰接,所述固定弹夹(35‑1)侧面设有圆柱孔一(35‑4),所述抓取弹夹(35‑2)侧面设有圆柱孔二(35‑6),所述弹簧(35‑5)一端与圆柱孔一(35‑4)底端接触,另外一端与圆柱孔二(35‑6)底端接触,且弹簧(35‑5)一直处于被压缩的状态;

所述连接件(2‑3)为“L”型结构;

所述固定弹夹(35‑1)和抓取弹夹(35‑2)端部设有圆角。
