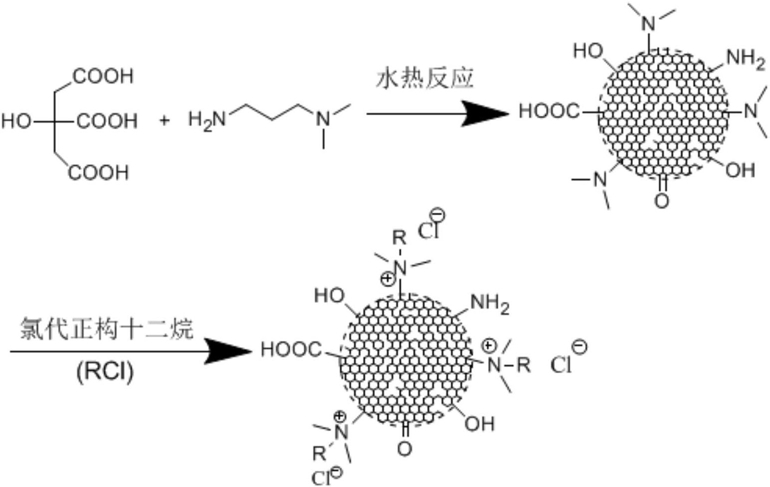

1.一种碳量子点季铵盐阳离子表面活性剂的合成方法，其特征在于包括如下步骤：(1)称取柠檬酸，溶于蒸馏水中，按照摩尔比1∶5.5～6.5加入叔胺，混合均匀以后转移至水热反应釜中，于170～200℃下反应50～80min，再冷却至室温；

所述叔胺分子结构特征是一端为伯胺基，另一端是叔胺基；

(2)将步骤(1)的产物进行减压蒸馏，回收多余的叔胺，减压蒸馏产物置于70℃干燥箱中干燥；

(3)将步骤(2)的产物溶于质量百分数90～95％的乙醇水溶液，然后加入氯代正构烷，加热回流，搅拌条件下反应，反应温度70℃，反应时间2～3h；

所述氯代正构烷与步骤(1)的柠檬酸摩尔比为2.5～3.3∶1；

(4)将步骤(3)得到的粗产物进行减压蒸馏，回收多余乙醇，并加入少量水至多余的氯代正构烷分层，分离出多余氯代正构烷，回收利用；

(5)将步骤(4)中的产物置于70℃烘箱中干燥，获得集表面活性、杀菌性和荧光增白性于一体的碳量子点阳离子表面活性剂。

2.如权利要求1所述的碳量子点季铵盐阳离子表面活性剂的合成方法，其特征在于，所述步骤(1)中的叔胺为N,N-二甲基乙二胺、N,N-二乙基乙二胺、3-二甲胺基丙胺、3-二乙胺基丙胺、4-二甲胺基丁胺以及4-二乙胺基丁胺中的任意一种。

3.如权利要求1所述的碳量子点季铵盐阳离子表面活性剂的合成方法，其特征在于，所述步骤(3)中的氯代正构烷为氯代正构十二烷、氯代正构十四烷以及氯代正构十六烷中的任意一种。
