1.一种新的聚酯巯基化改性方法，其特征在于，包括:

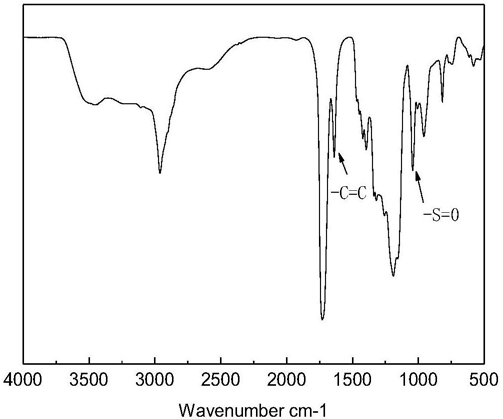

将含双键的不饱和聚酯与水性多巯基化合物进行巯基-双键点击反应，得到巯基改性聚酯。

2.如权利要求1所述的方法，其特征在于，所述含双键的不饱和聚酯中双键与水性多巯基化合物的摩尔比为1:0.5～1。

3.如权利要求1所述的方法，其特征在于，所述水性多巯基化合物为巯基磺酸化合物、巯基羧基化合物或巯基羟基化合物。

4.如权利要求1所述的方法，其特征在于，所述水性多巯基化合物为3-巯基-1-丙磺酸钠、2-巯基乙磺酸、7-巯基乙磺酸钠、4-巯基-1-丁磺酸、2-羟基-3-巯基丙烷磺酸钠、2,3-二-巯基丙烷-1-磺酸钾、2-巯基乙烷磺酸钠、4-巯基苯甲酸、3-巯基丙酸或巯基乙醇。

5.如权利要求1所述的方法，其特征在于，所述巯基-双键点击反应条件为：紫外灯功率为200～1000W，光固化时间1～10min，光固化距离为5～20cm。

6.如权利要求1所述的方法，其特征在于，所述含双键的不饱和聚酯由衣康酸、马来酸、二丙二醇、新戊二醇进行缩聚反应而得。

7.如权利要求6所述的方法，其特征在于，所述缩聚反应条件为：在氮气保护、180℃下酯化反应；降温至160℃，减压至-0.1Mpa缩聚反应3小时；

或所述催化剂为氯化亚锡。

8.权利要求1-7任一项所述的方法制备的巯基改性聚酯。

9.权利要求8所述的巯基改性聚酯在制备高分子材料中的应用。

10.水性多巯基化合物改性水性聚酯性能方面的应用，其特征在于，所述改性过程通过巯基-双键点击反应实现。
