专利号: 2017109961582
申请人: 贵州云侠科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.黑白打印机出墨方法,其特征在于,依靠如下装置实现:

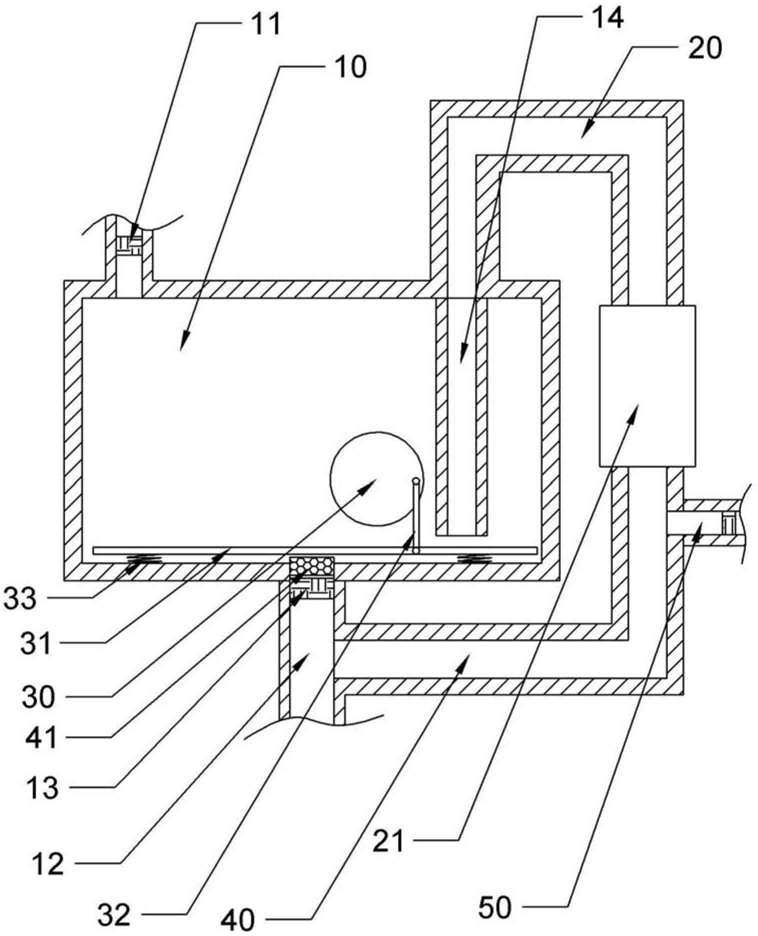

黑白打印机,包括机体、控制器、喷头和安装在机体内的墨盒;墨盒包括:盒体、调压系统、搅拌系统以及回流管道;

盒体上方设置出气孔和进气孔,盒体下方设置有出墨孔,出墨孔处设有用于与喷头连通的出墨管,出墨孔处还设有用于控制盒体内墨水是否流出的电磁阀,盒体内还设有进气管,进气管的上端与进气孔连通,进气管的下端位于盒体的下部;

调压系统包括泄压阀和增压管,泄压阀设置在出气孔处,增压管与进气孔联通,增压管上设置有增压泵,增压泵的出气口与增压管连通;

搅拌系统包括叶轮和搅拌网,叶轮位于进气管下端的上方,叶轮与盒体之间设有与盒体的侧壁固定连接的支架,叶轮与支架转动连接,搅拌网位于盒体的底部,搅拌网与叶轮之间设有连接杆,连接杆的一端与叶轮的边缘铰接,连接杆的另一端与搅拌网铰接;

回流管道,回流管道的下端与出墨管连通,回流管道的上端与增压泵的吸气口连通,回流管道上还设有进气支管,进气支管上设置有限压阀;

控制器分别与增压泵、电磁阀信号连接,控制器用于在接收到打印机启动打印的信号后,控制增压泵启动,然后控制电磁阀打开的同时控制增压泵关闭,控制器还用于在接收到打印机完成打印后,控制电磁阀关闭,然后控制增压泵启动,最后控制增压泵停止;

包括如下步骤:

S1:启动增压泵,回流管道内形成负压,造成出墨管内残余墨水流动;

S2:限压阀开启,空气会从限压阀进入到增压泵内,然后空气通过增压泵后进入到增压管中,最后进入到进气管内;

S3:空气从进气管的下端以气泡的形式进入到盒体内,叶轮利用水泡的浮力转动起来,然后带动搅拌网振动,使得盒体内的墨水被搅拌混合,盒体内的压强增大,在达到泄压阀的触发压力后,泄压阀开启,空气从出气孔的泄压阀排出;

S4:出墨孔处的电磁阀开启,墨水从出墨孔进入到出墨管,最后进入到喷头。

2.如权利要求1所述的黑白打印机出墨方法,其特征在于:在S4中,出墨管内还设有滤嘴,滤嘴为多孔海绵结构,墨水通过滤嘴后进入到出墨管中。

3.如权利要求2所述的黑白打印机出墨方法,其特征在于:在S3中,搅拌网与盒体的底部之间设有弹性件,使得搅拌网可以来回多次振动。

4.如权利要求3所述的黑白打印机出墨方法,其特征在于:在S3中,出气孔处设置有海绵,在气体从出气孔处的泄压阀排出时,吸附墨水产生的泡沫。

5.如权利要求4所述的黑白打印机出墨方法,其特征在于:还包括S5,进气管上设置有余量检测传感器,在打印后通过余量检测传感器向用户反馈墨盒内的墨水余量。

6.如权利要求5所述的黑白打印机出墨方法,其特征在于:在S3中,搅拌网上还固设有支板,支板跟随搅拌网运动。
