专利号: 2017109967235
申请人: 长乐智睿恒创节能科技有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

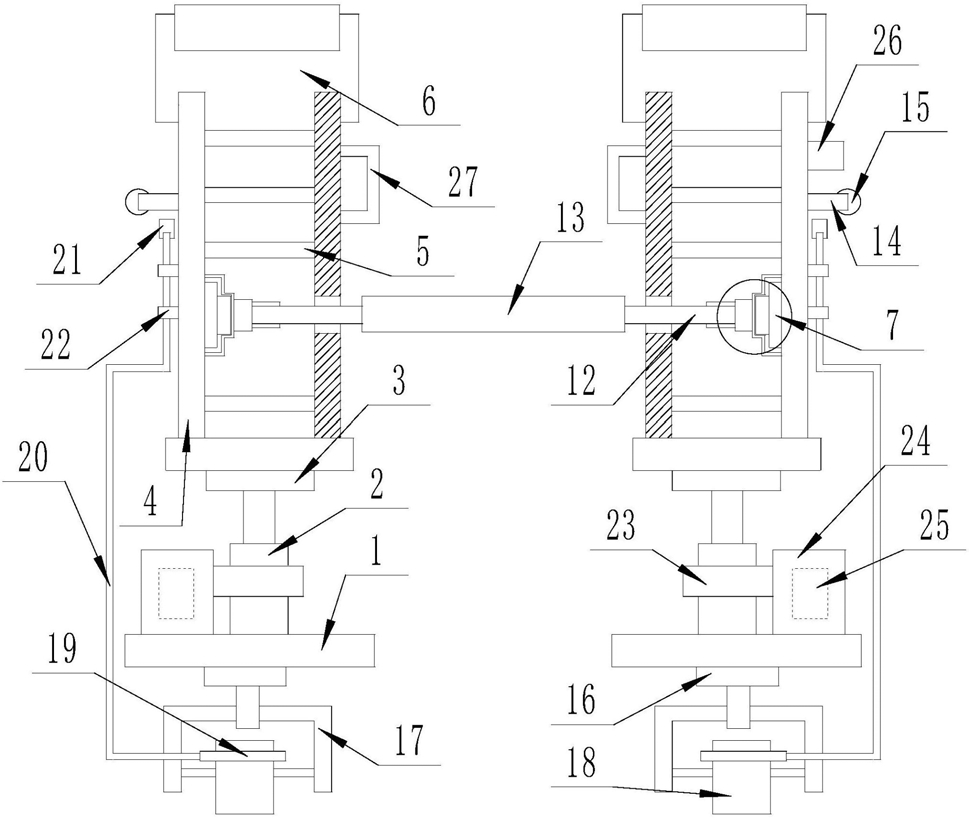

1.一种患者腋下升降支撑装置,包括一组条形承载基座(1),其特征在于,一组所述条形承载基座(1)上表面设有腋下升降支撑机构,每个所述条形承载基座(1)下表面均设有移动行走机构,所述腋下升降支撑机构由固定连接在每个条形承载基座(1)上表面的一组液压推动杆(2)、固定连接在每组液压推动杆(2)上表面的条形支撑块(3)、嵌装在每个条形支撑块(3)上表面的一组竖直支撑板(4)、设置在每组竖直支撑板(4)之间的多个水平支撑架(5)、套装在每组竖直支撑板(4)上表面的条形弹性支撑块(6)、分别加工在两个内侧竖直支撑板(4)内侧表面下端的一号水平条形开口、固定连接在两个外侧竖直支撑板(4)内侧表面且与所对应一号条形开口相对应的条形固定板(7)、设置在每个条形固定板(7)侧表面上且与所对应条形固定板(7)相匹配的水平滑轨(8)、套装在每个水平滑轨(8)两端且与所对应条形固定板(7)上下两端面之间的多组支撑固定架(9)、设置在每个水平滑轨(8)上的电控小车(10)、固定连接在每个电控小车(10)侧表面上的固定夹手(11)、贯穿一组一号条形开口且两端与一组固定夹手(11)相连接的条形承载板(12)、套装在条形承载板(12)上的条形空心壳(13)、固定连接在其中一组竖直支撑板(4)外侧表面上的两组水平固定把手(14)、套装在每个水平固定把手(14)上的软层(15)共同构成的,所述移动行走机构由固定连接在每个条形承载基座(1)下表面的一组承载垫片(16)、嵌装在每个承载垫片(16)下表面的转动框架(17)、设置在每个转动框架(17)内的滚动轮(18)、设置在其中一组滚动轮(18)上的刹车片(19)、固定连接在每个刹车片(19)一端的拉动刹车线(20)、固定连接在每个拉动刹车线(20)一端面上的弧形拉动带(21)、固定连接在其中一组竖直支撑板(4)外侧表面边缘处且与所对应拉动刹车线(20)相匹配的一组弹簧夹手(22)共同构成的。

2.根据权利要求1所述的一种患者腋下升降支撑装置,其特征在于,每个所述液压推动杆(2)上均套装活动圆环(23),每个所述活动圆环(23)侧表面上均固定连接与所对应条形承载基座(1)上表面相搭接的条形蓄电箱体(24)。

3.根据权利要求2所述的一种患者腋下升降支撑装置,其特征在于,每个所述条形蓄电箱体(24)内均设有蓄电池(25),每个所述蓄电池(25)的型号均为WDKH-F。

4.根据权利要求1所述的一种患者腋下升降支撑装置,其特征在于,其中一个所述竖直支撑板(4)外侧表面上端嵌装控制开关(26)。

5.根据权利要求1所述的一种患者腋下升降支撑装置,其特征在于,所述条形承载板(12)的横截面为U形。

6.根据权利要求1所述的一种患者腋下升降支撑装置,其特征在于,多组所述支撑固定架(9)的数量为2-4组,且各组内的两个支撑固定架(9)相对放置。

7.根据权利要求1所述的一种患者腋下升降支撑装置,其特征在于,多个所述水平支撑架(5)的数量为4-6个,且均匀分布。

8.根据权利要求1所述的一种患者腋下升降支撑装置,其特征在于,每个所述弧形拉动带(21)的高度与水平固定把手(14)高度相同。

9.根据权利要求1所述的一种患者腋下升降支撑装置,其特征在于,每个所述竖直支撑板(4)上的一组水平固定把手(14)位于同一水平线上。

10.根据权利要求1所述的一种患者腋下升降支撑装置,其特征在于,每个所述一号条形开口所对应的竖直支撑板(4)内侧边缘处均固定连接竖直把手(27)。
