专利号: 2017109985534
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-10-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

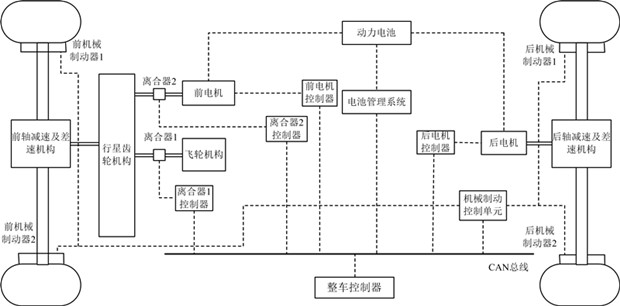

1.一种飞轮混动双电机四轮驱动电动车辆制动控制方法,其特征在于能够根据行车工况、部件状态、驾驶员需求驱动转矩,实现对前、后轴电机再生制动、前轴飞轮再生制动及前、后轴机械制动的合理分配,以充分发挥飞轮瞬时大功率再生制动优势,及前后轴电机再生制动优势,提高整车制动能量回收效率,延长整车续驶里程,具体实现步骤为:其中:

Td表示驾驶员需求制动转矩绝对值大小;

Tf表示车辆前轴最大允许制动转矩;

Tr表示车辆后轴最大允许制动转矩;

Tfm表示前轴电机最大允许制动转矩绝对值大小;

Trm表示后轴电机最大允许制动转矩绝对值大小;

Tl表示飞轮最大允许再生制动转矩绝对值大小;

Tb表示电池最大允许充电转矩绝对值大小;

TfI表示按照理想Ⅰ曲线计算的前轴制动转矩;

TrI表示按照理想Ⅰ曲线计算的后轴制动转矩;

nc1表示与行星齿轮机构端连接的第一离合器转速值;

-表示减号;

+表示加号;

min(a,b,c)表示取a、b、c中的最小值;

max(a,b,c)表示取a、b、c中的最大值;

(1)主程序控制步骤为:

步骤S01用于检测制动踏板信号是否正常,是则,执行步骤S04;否则,执行步骤S02与步骤S03,其中,步骤S02输出制动踏板故障信号,步骤S03控制车辆执行紧急制动模式;

步骤S04用于检测制动踏板开度是否大于0,是则,执行步骤S06,调用子程序1;否则,执行步骤S05,继续检测制动踏板开度是否大于0;

(2)子程序1步骤为:

步骤S11执行读取车辆状态参数的任务;

步骤S12执行计算驾驶员需求制动转矩绝对值的任务;

步骤S13执行计算当前车辆前、后轴最大允许制动转矩绝对值的任务;

步骤S14执行读取动力电池状态参数的任务;

步骤S15执行计算动力电池最大允许充电转矩绝对值的任务;

步骤S16执行读取前、后轴电机状态参数的任务;

步骤S17执行计算前、后轴电机最大允许再生制动转矩绝对值的任务;

步骤S18执行读取飞轮转速参数的任务;

步骤S19执行读取与行星齿轮机构端连接的第一离合器转速的任务;

步骤S110执行计算飞轮最大允许再生制动转矩绝对值的任务;

步骤S111判断飞轮转速同可标定的k倍nc1的大小,若飞轮转速小于k倍nc1,执行步骤S112;否则,执行步骤S115,调用子程序4;

步骤S112判断Tl与Tf的大小,若Tl不小于Tf,执行步骤S113,调用子程序2,否则执行步骤S114,调用子程序3;

(3)子程序2步骤为:

步骤S21判断Trm同Td-Tf的大小,若Trm不小于Td-Tf,执行步骤S22,否则,执行步骤S25;

步骤S22判断Tb同Td-Tf的大小,若Tb不小于Td-Tf,执行步骤S23,程序输出第一离合器结合、第二离合器状态分离保持、前电机转矩0、后电机转矩Tf -Td、前轴机械制动转矩0、后轴机械制动转矩0的控制指令;否则,执行步骤S24,程序输出第一离合器结合、第二离合器状态分离保持、前电机转矩0、后电机转矩-Tb、前轴机械制动转矩0、后轴机械制动转矩Tf+Tb-Td的控制指令;

步骤S25判断Tb与Trm的大小,若Tb不小于Trm,执行步骤S26,程序输出第一离合器结合、第二离合器状态分离保持、前电机转矩0、后电机转矩0-Trm、前轴机械制动转矩0、后轴机械制动转矩Tf+Trm-Td的控制指令;否则,执行步骤S27,程序输出第一离合器结合、第二离合器状态分离保持、前电机转矩0、后电机转矩0-Tb、前轴机械制动转矩0、后轴机械制动转矩Tf+Tb- Td的控制指令;

(4)子程序3步骤为:

步骤S31判断Tfm同Tf-Tl的大小,若Tfm不小于Tf-Tl,执行步骤S32,否则,执行步骤S37;

步骤S32判断Tb同Tf-Tl的大小,若Tb不小于Tf-Tl,执行步骤S33;否则,执行步骤S36,程序输出第一离合器结合、第二离合器结合、前电机转矩0-Tb、后电机转矩0、前轴机械制动转矩Tb+Tl-Tf、后轴机械制动转矩Tf-Td的控制指令;

步骤S33判断min(Trm,Tb-Tf+Tl)与Td-Tf的大小,若min(Trm,Tb-Tf+Tl)不小于Td-Tf,执行步骤S34,程序输出第一离合器结合、第二离合器结合、前电机转矩Tl-Tf、后电机转矩Tf-Td、前轴机械制动转矩0、后轴机械制动转矩0的控制指令;否则,执行步骤S35,程序输出第一离合器结合、第二离合器结合、前电机转矩Tl-Tf、后电机转矩max(0-Trm,Tf-Tb-Tl)、前轴机械制动转矩0、后轴机械制动转矩Tf-Td-max(0-Trm,Tf-Tb-Tl)的控制指令;

步骤S37判断Tb与Tfm的大小,若Tb不小于Tfm,执行步骤S38;否则,执行步骤S311,程序输出第一离合器结合、第二离合器结合、前电机转矩0-Tb、后电机转矩0、前轴机械制动转矩Tb+Tl-Tf、后轴机械制动转矩Tf-Td的控制指令;

步骤S38判断min(Trm,Tb-Tfm)与Td-Tf的大小,若min(Trm,Tb-Tfm)不小于Td-Tf,执行步骤S39,程序输出第一离合器结合、第二离合器结合、前电机转矩0-Tfm、后电机转矩Tf-Td、前轴机械制动转矩0、后轴机械制动转矩0的控制指令;否则,执行步骤S310,程序输出第一离合器结合、第二离合器结合、前电机转矩0-Tfm、后电机转矩max(0-Trm,Tfm-Tb)、前轴机械制动转矩0、后轴机械制动转矩Tf-Td- max(0-Trm,Tfm-Tb)的控制指令;

(5)子程序4步骤为:

步骤S41执行按照理想Ⅰ曲线计算前、后轴制动转矩分配的任务;

步骤S42判断Tfm与TfI的大小,若Tfm不小于TfI,执行步骤S43,否则,执行步骤S46;

步骤S43判断Tb与TfI的大小,若Tb不小于TfI,执行步骤S44,程序输出第一离合器分离保持、第二离合器结合、前电机转矩0-TfI、后电机转矩max(0-Trm,0-TrI,TfI-Tb)、前轴机械制动转矩0、后轴机械制动转矩0-max(0-Trm,0-TrI,TfI-Tb)-TrI的控制指令;否则,执行步骤S45,程序输出第一离合器分离保持、第二离合器结合、前电机转矩0-Tb、后电机转矩0、前轴机械制动转矩Tb-TfI、后轴机械制动转矩0-TrI的控制指令;

步骤S46判断Tb与Tfm的大小,若Tb不小于Tfm,执行步骤S47,程序输出第一离合器分离保持、第二离合器结合、前电机转矩0-Tfm、后电机转矩max(0-Trm,0-TrI,Tfm-Tb)、前轴机械制动转矩Tfm-TfI、后轴机械制动转矩0-max(0-Trm,0-TrI,Tfm-Tb)-TrI的控制指令;否则,执行步骤S48,程序输出第一离合器分离保持、第二离合器结合、前电机转矩0-Tb、后电机转矩0、前轴机械制动转矩Tb-TfI、后轴机械制动转矩0-TrI的控制指令。
