1.一种空心玻璃微珠负载硫化铟锌可见光催化剂的制备方法，其特征在于，所述制备方法包括如下步骤：步骤一、将空心玻璃微珠依次进行浮选、去油及粗化预处理；

步骤二、对预处理过的空心玻璃微珠进行活化；

步骤三、将七水合硫酸锌以及四水合氯化铟溶于水中后加入过量的硫代乙酰胺后搅拌，得到前驱液，在前驱液中加入活化后的空心玻璃微珠，搅拌后于真空密封环境下进行反应，得到中间产物，中间产物依次经冷却、离心，取上层悬浮液，经过滤后干燥处理得到产物空心玻璃微珠负载硫化铟锌可见光催化剂；

步骤二包括：将经过粗化后的空心玻璃微珠置于双氧水、盐酸以及去离子水的混合液中，进行加热反应后，进行冷却、过滤干燥处理。

2.如权利要求1所述制备方法，其特征在于，所述浮选的步骤包括：将空心玻璃微珠置于水中搅拌静置，取上层漂浮的空心玻璃微珠经抽滤干燥处理。

3.如权利要求1所述制备方法，其特征在于，所述去油的步骤包括：称取氢氧化钠、碳酸钠和硅酸钠溶于去离子水中，得到除油液，将除油液加热后放入空心玻璃微珠，搅拌使空心玻璃微珠分散于除油液中后进行过滤、水洗。

4.如权利要求1所述制备方法，其特征在于，所述粗化的步骤包括：将经去油的空心玻璃微珠浸泡于氟化铵溶液中，在40～60℃条件下反应1～2h后经过滤、洗涤、干燥。

5.如权利要求1所述制备方法，其特征在于，将经过粗化后的5g-7g空心玻璃微珠置于

50ml、30％的双氧水和50ml、36％～38％的盐酸及200ml去离子水混合液中，80°下搅拌

30min后取出，冷却静置、过滤，水洗，再过滤，放置100℃真空干燥箱中干燥6～12h。

6.如权利要求3所述制备方法，其特征在于，氢氧化钠、碳酸钠和硅酸钠在除油液中的质量-体积浓度分别为40g/L，10g/L和5g/L，空心玻璃微珠的加入量为每1L除油液中加入5g～10g。

7.如权利要求4所述制备方法，其特征在于，氟化铵溶液的质量浓度为1％～3％。

8.如权利要求1所述制备方法，其特征在于，所述步骤三包括：每30ml去离子水中溶入

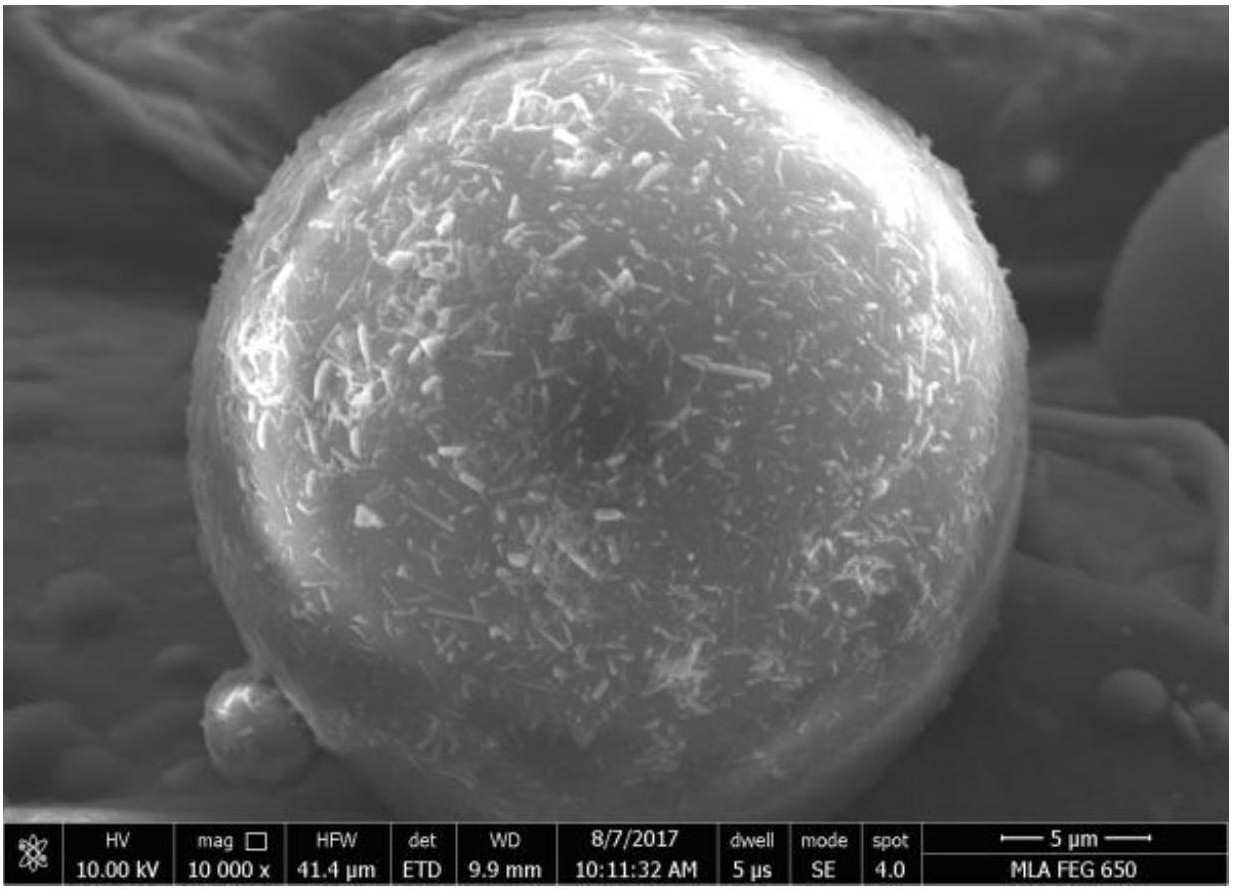

0.441gZnSO4·7H2O，和0.9363gInCl3·3H2O，加入过量的硫代乙酰胺后，搅拌直至完全溶解，得到前驱液；向前驱液中加入0.6g经硅烷偶联剂改性的空心玻璃微珠，搅拌后移入内衬为聚四氟乙烯的反应釜中，并密封，在160℃真空干燥箱下进行反应，得到中间产物，中间产物依次经冷却、离心、过滤得到沉淀物，沉淀物经干燥后得到空心玻璃微珠负载硫化铟锌可见光催化剂。

9.权利要求1-8任一权利要求所述方法制备出的空心玻璃微珠负载硫化铟锌可见光催化剂在降解有机染料废水中的应用。
