1.碳点杂化多面体镍氧化物光催化剂的制备方法，其特征在于：采用以下步骤：(1)将浓度60％的甲酸与浓度20％的双氧水按体积比11-15:1混合，配制混合溶液；

(2)取18-26毫升混合溶液加入由氧化刻蚀煤、沥青、活性炭、石墨或炭黑制备得到的荧光碳点，并使碳点在混合溶液中的浓度为1.6-3.0g/L；

(3)向步骤(2)的混合溶液中加入镍粉或泡沫镍，并在30℃恒温下连续搅拌10-15小时后，去除未反应的镍粉和泡沫镍；

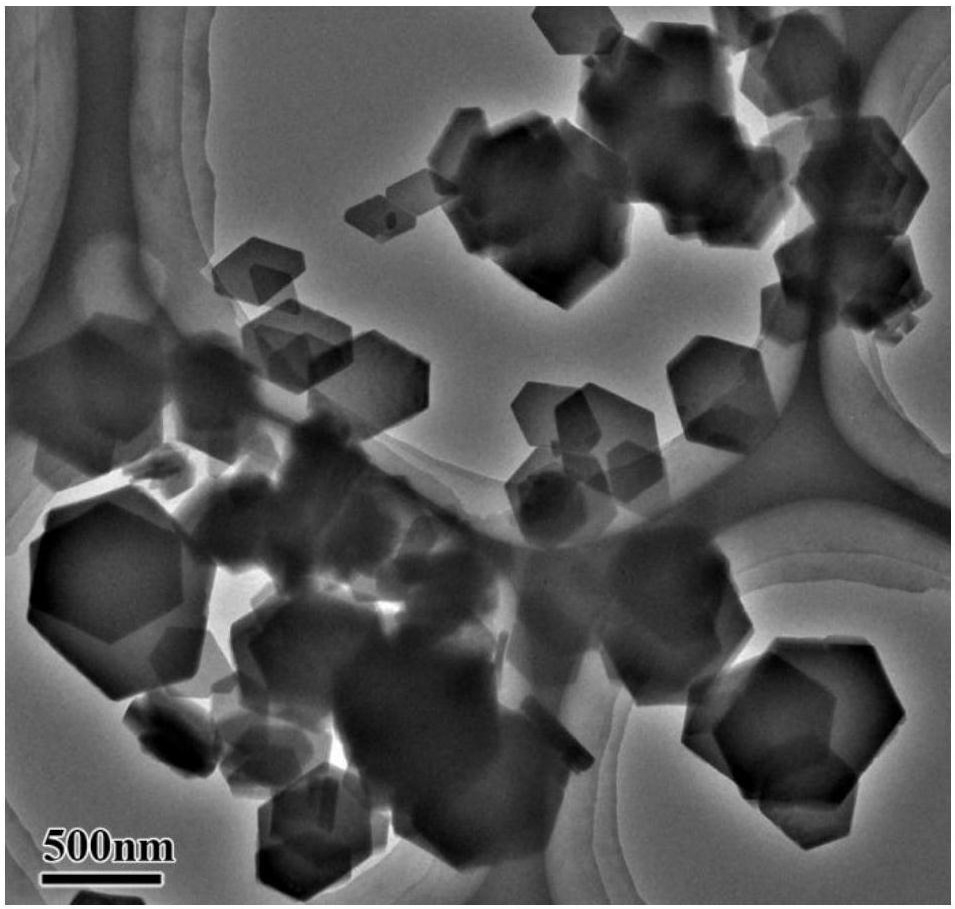

(4)将步骤(3)所得的混合溶液加热直至成为固体，然后将得到的固体在180-200℃下保温0.5-3小时后，自然冷却至室温，收集剩余的固体粉末即得到碳点杂化多面体镍氧化物光催化剂。

2.根据权利要求1所述的碳点杂化多面体镍氧化物光催化剂的制备方法，其特征在于：步骤(3)中镍粉的粒度小于100微米。
