1.一种Mg-Y-Mn-Sc耐热镁合金，其特征在于：所述耐热镁合金中的组分及其质量百分比为：Y含量为4～6％，Mn含量为0.8～1.0％，Sc含量为0.3～0.5％，Zn含量为0.6-0.8％，Gd含量为0.2～0.3％，Ca含量为0.1～0.2％，杂质元素Si含量≤0.02％，Fe含量≤0.005％，Cu含量≤0.015％，Ni含量≤0.002％，其余为Mg。

2.根据权利要求1所述的Mg-Y-Mn-Sc耐热镁合金，其特征在于：所述耐热镁合金中的组分及其质量百分比为：Y含量为5％，Mn含量为0.9％，Sc含量为0.4％，Zn含量为0.7％，Gd含量为0.25％，Ca含量为0.15％，其余为Mg。

3.根据权利要求1所述的Mg-Y-Mn-Sc耐热镁合金，其特征在于：所述耐热镁合金中的组分及其质量百分比为：Y含量为4％，Mn含量为1.0％，Sc含量为0.5％，Zn含量为0.6％，Gd含量为0.2％，Ca含量为0.1％，其余为Mg。

4.根据权利要求1所述的Mg-Y-Mn-Sc耐热镁合金，其特征在于：所述耐热镁合金中的组分及其质量百分比为：Y含量为6％，Mn含量为0.8％，Sc含量为0.3％，Zn含量为0.8％，Gd含量为0.3％，Ca含量为0.2％，其余为Mg。

5.根据权利要求1—4任一项所述的Mg-Y-Mn-Sc耐热镁合金的制备方法，其特征在于包括如下步骤：

步骤一，配料，按照所述的成分配料，其中Mg和Zn以纯Mg和纯Zn的形式添加，Y、Mn、Sc、Gd和Ca分别以Mg-17％Y、Mg-4wt.％Mn、Mg-3wt.％Sc、Mg-25％Gd和Mg-19wt.％Ca中间合金的形式添加，然后将纯Mg、纯Zn和中间合金进行预热；

步骤二，熔炼，在熔剂或气体保护下，当熔炉的温度达到200～250℃后，加入已预热的纯Mg、纯Zn和Mg-19wt.％Ca中间合金并将其熔化，熔化后升温到720～740℃，然后加入已预热的Mg-17％Y、Mg-4wt.％Mn、Mg-3wt.％Sc和Mg-25％Gd中间合金，待这些中间合金熔化后升温至740～760℃，去除合金熔体表面浮渣，然后用精炼剂精炼处理5～10min，精炼完毕后搅拌合金熔体并在温度为740℃的条件下静置10～15min；所述精炼剂中的组分及其质量百分比为：石墨粉10～20％，碳酸锶20～40％，粉状碳化钛5～15％，六氯乙烷40～50％，所述石墨粉的粒径不大于50μm，所述粉状碳化钛的粒径不大于100μm；将静置完毕后的熔体在温度为740℃的条件下进行超声处理，超声处理完毕后去除合金熔体表面的浮渣，然后进行铸造；

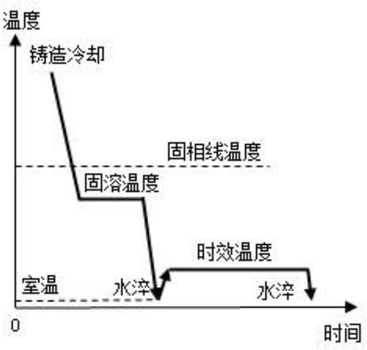

步骤三，固溶处理，在铸造过程中当合金的温度降到固相线温度以下的525～535℃的固溶处理温度后，将合金在保护气氛下保温12～48h，然后淬入水中，得到铸件；

步骤四，时效处理，将步骤三得到的铸件放入通保护性气氛的加热炉中，在温度为225～300℃的条件下保温16～48h，然后淬入水中，得到Mg-Y-Mn-Sc耐热镁合金。

6.根据权利要求5所述的Mg-Y-Mn-Sc耐热镁合金的制备方法，其特征在于：所述步骤二中的精炼剂中的组分及其质量百分比为：石墨粉15％，碳酸锶30％，粉状碳化钛10％，六氯乙烷45％。

7.根据权利要求5所述的Mg-Y-Mn-Sc耐热镁合金的制备方法，其特征在于：所述步骤二中的超声处理为：静置完毕后在温度为740℃的条件下将已预热的直径为20mm的钛合金超声变幅杆浸入熔体中进行超声处理，超声处理时变幅杆浸入熔体的深度为20mm，施加的超声功率为500～1000W，超声处理时间为90～120s。

8.根据权利要求7所述的Mg-Y-Mn-Sc耐热镁合金的制备方法，其特征在于：施加的超声功率为600W，超声处理时间为120s。

9.根据权利要求5所述的Mg-Y-Mn-Sc耐热镁合金的制备方法，其特征在于：所述步骤三中当合金的温度降到固相线温度以下的530℃的固溶处理温度后，将合金在保护气氛下保温18h。

10.根据权利要求5所述的Mg-Y-Mn-Sc耐热镁合金的制备方法，其特征在于：所述步骤四中的时效处理温度为275℃，保温24h。
