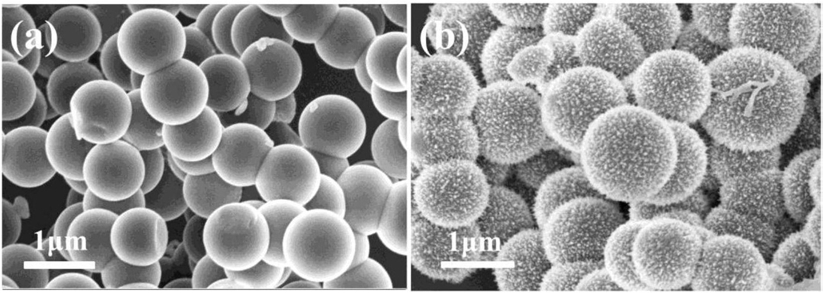

1.一种碳/聚苯胺吸波微球的制备方法，其特征在于，以酚醛树脂为碳源制备碳微球，以该碳微球为基体，在碳微球表面包覆一层聚苯胺纳米棒材料，制备得到碳/聚苯胺吸波微球。

2.根据权利要求1所述的一种多孔片状钴/碳复合吸波材料的制备方法，其特征在于，碳微球的制备方法具体如下：将氨水、乙醇和去离子水按1:80:200的体积比配制成均匀的溶液；将0.4 g间苯二酚溶于配制好的溶液中，并搅拌30 min；随后，将0.56 ml甲醛溶液逐滴滴加入溶液中，将溶液置于温度为 30℃的水浴锅中反应24 h；再将反应后的溶液转移到水热釜中，100℃下反应24 h，得到的产物用乙醇和去离子水交替洗涤数次后在50℃下干燥 24 h；干燥后的产物经过高温碳化处理得到碳微球。

3. 根据权利要求2所述的一种多孔片状钴/碳复合吸波材料的制备方法，其特征在于，高温碳化的具体过程如下：在氮气气氛中300℃处理1 h，然后在600℃下处理4 h。

4.根据权利要求2所述的一种多孔片状钴/碳复合吸波材料的制备方法，其特征在于，在制备过程中，加入甲醛之前，加入磷酸氢二钠0.05g，再加入甲醛后的3-5h时，加入0.05-

0.08g羧甲基纤维素，并搅拌均匀溶解后继续反应。

5.根据权利要求2所述的一种多孔片状钴/碳复合吸波材料的制备方法，其特征在于，氨水、乙醇和去离子水配制的溶液100重量份中加入的间苯二酚小于等于5份。

6.根据权利要求1所述的一种多孔片状钴/碳复合吸波材料的制备方法，其特征在于，聚苯胺纳米棒的制备包括以下步骤：将碳微球分散于浓度为1M的高氯酸溶液中搅拌10 min，分别加入苯胺单体和过硫酸铵，苯胺和过硫酸铵的摩尔比为1.5：1，反应24 h后得到碳/聚苯胺微球。

7.根据权利要求6所述的一种多孔片状钴/碳复合吸波材料的制备方法，其特征在于，加入苯胺单体和过硫酸铵后的反应前2h，加入乙二胺四乙酸二钠，乙二胺四乙酸二钠与苯胺的重量比为1:5-10。

8.根据权利要求6所述的一种多孔片状钴/碳复合吸波材料的制备方法，其特征在于，在加入苯胺和过硫酸铵后，以滴加的方式加入柠檬酸和二甲基亚砜混合溶液，柠檬酸和二甲基亚砜的重量比为1-2:1，溶液的浓度为柠檬酸的加入量与苯胺的重量比为1-2:10。
