1.一种聚醋酸乙烯酯嵌段共聚物的可控合成方法，其包括下列步骤：S1：将第一种单体、iniferter试剂和铜催化剂加入到置于紫外光灯下的密封反应容器中，磁力搅拌下发生光照聚合；

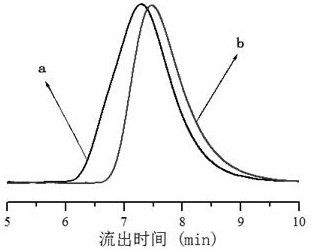

S2：聚合结束后，将所述反应容器解密封，向其中加入第二种单体，重新密封所述反应容器后再次发生光照聚合，生成嵌段共聚物；

所述第一种单体为甲基丙烯酸甲酯、甲基丙烯酸丁酯、丙烯酸甲酯、苯乙烯或甲基丙烯酸聚乙二醇单甲醚酯；所述第二种单体为醋酸乙烯酯；

所述铜催化剂为醋酸铜；

所述iniferter试剂为N, N-二乙基二硫代氨基甲酸-1-氰基-1-甲基乙基酯、（N, N-二乙基二硫代氨基甲酸)乙基异丁酸酯。

2.根据权利要求1所述的聚醋酸乙烯酯嵌段共聚物的可控合成方法，其特征在于，在所述S2之后，还包括：S3：再次将所述反应容器解密封，并向其中加入适量的能够溶解所述嵌段共聚物的第一有机溶剂，静置至所述嵌段共聚物溶解后，过滤除去不溶物，再将嵌段共聚物溶液倾倒入能够沉淀所述嵌段共聚物的第二有机溶剂中沉淀；

S4：过滤并真空干燥所得沉淀得所述嵌段聚合物。

3.根据权利要求1所述的聚醋酸乙烯酯嵌段共聚物的可控合成方法，其特征在于，所述第一种单体、所述iniferter试剂、所述铜催化剂之间的摩尔比为400：1 4：0.20。

~

4.根据权利要求1所述的聚醋酸乙烯酯嵌段共聚物的可控合成方法，其特征在于，所述第一种单体与第二种单体之间的摩尔比为1:0.5 2。

~

5.根据权利要求1所述的聚醋酸乙烯酯嵌段共聚物的可控合成方法，其特征在于，在所述S1中，所述光照聚合时的光源为高压汞灯，光源功率为10 kW，聚合温度维持在30 ℃，聚合时间为3 22 h。

~

6.根据权利要求2所述的聚醋酸乙烯酯嵌段共聚物的可控合成方法，其特征在于，所述第一有机溶剂为甲苯、苯甲醚、四氢呋喃或乙腈。

7.根据权利要求2所述的聚醋酸乙烯酯嵌段共聚物的可控合成方法，其特征在于，所述第二有机溶剂为甲醇、石油醚或正己烷。
