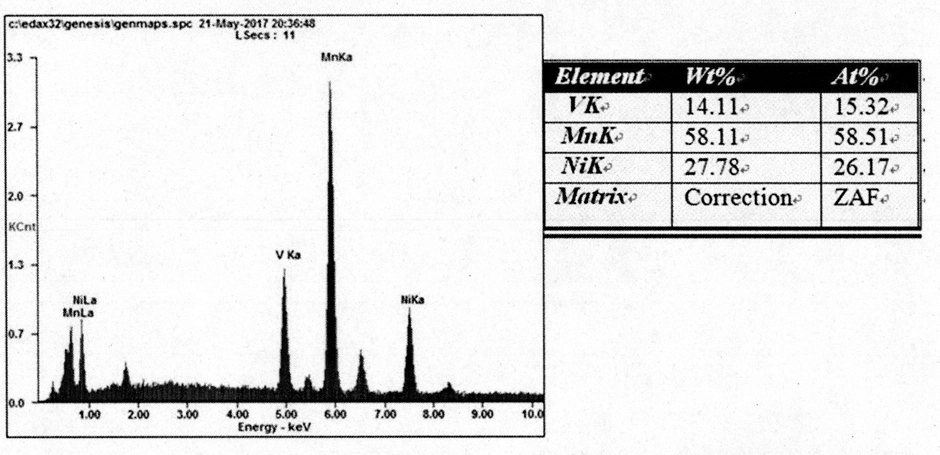

1.一种纳米多孔镍钒锰/氧化物复合电极的制备方法，其特征在于：包括以下步骤，(1)合金条带的制备：将Ni、V和Mn的金属颗粒在甩带机中制备成厚度为20～50μm的合金条带，其中各组分的原子含量百分比为：20～30％的Ni、5～20％的V、60％～70％的Mn；所述合金条带由Mn、Ni2V3、MnV三相组成；

(2)去合金化处理：将步骤(1)制得的合金条带通过去合金化工艺制备纳米多孔金属，去合金化后Mn的含量为20～40％；

(3)自氧化处理：以步骤(2)制得的纳米多孔金属作为阳极，在碱金属氢氧化物溶液中进行电化学氧化，氧化电位保持在1V以下，使纳米多孔金属表面产生掺杂羟基的氧化层，得到纳米多孔三元复合电极。

2.根据权利要求1所述的纳米多孔镍钒锰/氧化物复合电极的制备方法，其特征在于：步骤(1)中Ni、V和Mn金属颗粒的直径选取为1～3mm。

3.根据权利要求1所述的纳米多孔镍钒锰/氧化物复合电极的制备方法，其特征在于：步骤(1)中甩带过程在氩气保护下进行，温度控制在800～1500℃，甩带时转速选取为

1200rad/s～1800rad/s。

4.根据权利要求1所述的纳米多孔镍钒锰/氧化物复合电极的制备方法，其特征在于：步骤(2)选取电化学去合金化方法，将步骤(1)制得的合金条带，作为工作电极，采用三电极体系在弱酸性的硫酸铵溶液中去合金化，去合金化电压选取为-0.45V～-0.65V，去合金化时间为3600～10000s。

5.根据权利要求1所述的纳米多孔镍钒锰/氧化物复合电极的制备方法，其特征在于：步骤(3)选取阶梯电压氧化，在0.9V、0.8V、0.7V、0.6V电压下各氧化120-360s。

6.根据权利要求1-5任一项所述的纳米多孔镍钒锰/氧化物复合电极的制备方法制得的电极。
