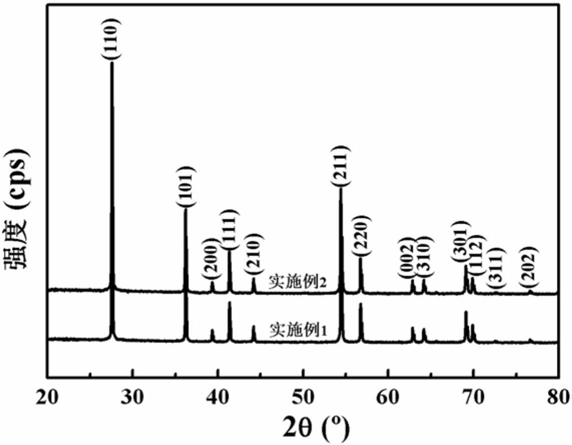

1.一种低频低介电损耗的AgTa共掺二氧化钛基介电陶瓷材料,其特征在于:该陶瓷材料的通式为(Ag1/4Ta3/4)xTi1-xO2,其中x的取值为0.005~0.01;该陶瓷材料由下述方法制备得到:(1)按照(Ag1/4Ta3/4)xTi1-xO2的化学计量分别称取纯度为99.5%以上的原料Ag2O、Ta2O5和TiO2,充分混合球磨16~24小时,在80~100℃下干燥12~24小时,得到原料混合物;
(2)将原料混合物在1000~1200℃预烧2~4小时,得到预烧粉;
(3)将预烧粉经二次球磨、造粒、压片、排胶后,在1400~1450℃烧结5~10小时, 得到低频低介电损耗的AgTa共掺二氧化钛基介电陶瓷材料。
2.根据权利要求1所述的低频低介电损耗的AgTa共掺二氧化钛基介电陶瓷材料,其特征在于:在步骤(2)中,将原料混合物在1100℃预烧3小时。
3.根据权利要求1所述的低频低介电损耗的AgTa共掺二氧化钛基介电陶瓷材料,其特征在于:在步骤(3)中,将预烧粉经二次球磨、造粒、压片、排胶后,在1450℃烧结10小时。
