1.一种镁合金表面原位生长NaMgF3纳米棒的方法，其特征在于它由下述步骤组成：(1)微弧氧化处理镁合金表面

以含0.0065mol/L Na3PO4·12H2O、0.065mol/L Na2SiO3·9H2O、0.065mol/L NaOH的水溶液为电解液，采用直流脉冲电源，放电电压为350V、频率为100Hz、占空比为30％、阴阳极间距为3cm，对镁合金进行微弧氧化处理，放电处理时间为10～15分钟，在镁合金表面形成MgO耐腐蚀涂层。

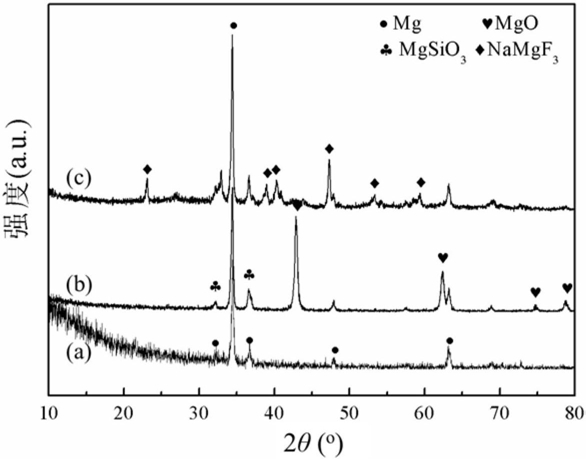

(2)微弧氧化涂层表面原位生长NaMgF3纳米棒涂层

将步骤(1)微弧氧化处理后的镁合金置于聚四氟乙烯内衬的反应釜中，并加入0.05～

0.15mol/L的NaF水溶液使镁合金完全浸没，在微波辅助条件下160～180℃反应5～15分钟，反应完后自然冷却至室温，将镁合金用去离子水冲洗干净后60℃干燥，得到微弧氧化表面原位生长NaMgF3纳米棒涂层的镁合金。

2.根据权利要求1所述的镁合金表面原位生长NaMgF3纳米棒的方法，其特征在于：在步骤(2)中，所述NaF水溶液的浓度为0.1mol/L。

3.根据权利要求1所述的镁合金表面原位生长NaMgF3纳米棒的方法，其特征在于：所述步骤(2)中，在微波辅助条件下170℃反应7分钟。

4.根据权利要求1～3任意一项所述的镁合金表面原位生长NaMgF3纳米棒的方法，其特征在于：所述微波辅助条件下的功率为300～400W。
