专利号: 2017110149887
申请人: 赵君彪
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

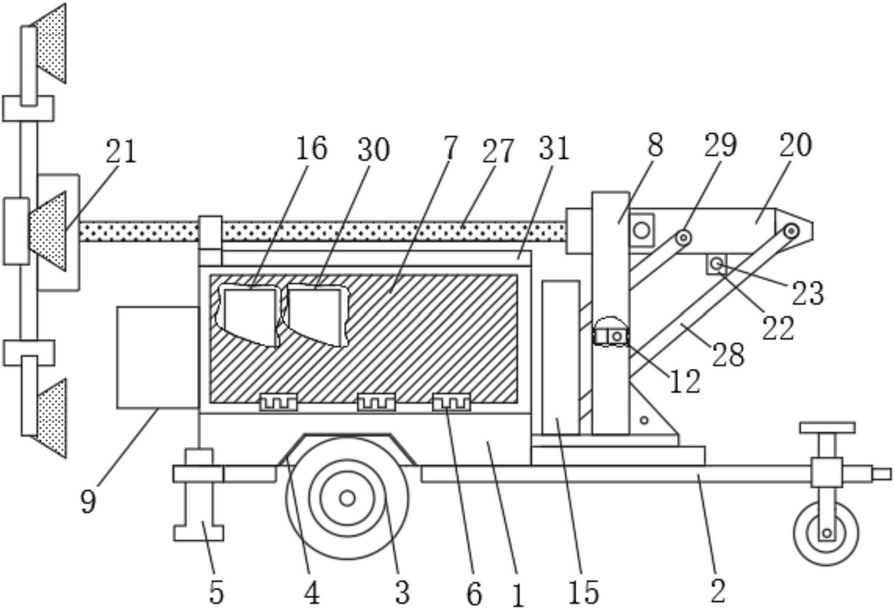

1.一种拖车式光电照明灯塔,包括车体(1)、底盘(2)、车轮(3)、刮泥板(4)、支撑腿(5)、铰链(6)、车门(7)、第一支撑座(8)、电控箱(9)、伺服电机开关(10)、照明灯开关(11)、焊接块(12)、第一螺栓孔(13)、卡槽(14)、第二底座(15)、电器箱(16)、液压油箱(17)、双向齿轮泵(18)、伺服电机(19)、灯杆底座(20)、照明灯(21)、卡块(22)、第二螺栓孔(23)、第一安装铒(24)、第二安装铒(25)、固定转轴(26)、液压升降灯杆(27)、第一液压杆(28)、第二液压杆(29)、蓄电池(30)和太阳能电池板(31),其特征在于:所述车体(1)的底端安装有底盘(2),所述底盘(2)的底端安装有车轮(3),所述车轮(3)的顶部安装有刮泥板(4),所述底盘(2)的一端安装有支撑腿(5),所述车体(1)的顶部通过铰链(6)安装有车门(7),所述车体(1)顶端的一侧安装有第一支撑座(8),所述车体(1)的一端安装有电控箱(9),所述电控箱(9)的内部设置有伺服电机开关(10),所述伺服电机开关(10)的一侧设置有照明灯开关(11),所述第一支撑座(8)的内侧焊接有焊接块(12),所述焊接块(12)上开设有第一螺栓孔(13),所述焊接块(12)一端的中部开设有卡槽(14),所述第一支撑座(8)的一侧安装有第二底座(15),所述车体(1)的内部安装有电器箱(16),所述电器箱(16)的内部安装有液压油箱(17),所述电器箱(16)的一侧安装有双向齿轮泵(18),所述双向齿轮泵(18)的一侧安装有伺服电机(19),所述第一支撑座(8)的顶端安装有灯杆底座(20),所述灯杆底座(20)的中部焊接有卡块(22),所述卡块(22)上开设有第二螺栓孔(23),所述灯杆底座(20)的两侧均安装有第一安装铒(24),所述第一支撑座(8)顶端的两侧均安装有第二安装铒(25),所述第二安装铒(25)与第一安装铒(24)通过固定转轴(26)连接,所述灯杆底座(20)的一端安装有液压升降灯杆(27),所述液压升降灯杆(27)的一端安装有照明灯(21),所述灯杆底座(20)的中部安装有第一液压杆(28),所述灯杆底座(20)的底部安装有第二液压杆(29),所述电器箱(16)的一侧安装有蓄电池(30),所述车体(1)的顶端安装有太阳能电池板(31),所述伺服电机开关(10)电性连接伺服电机(19),所述蓄电池(30)电性连接太阳能电池板(31)。

2.根据权利要求1所述的一种拖车式光电照明灯塔,其特征在于:所述底盘(2)与车轮(3)的连接处安装有减震钢板。

3.根据权利要求1所述的一种拖车式光电照明灯塔,其特征在于:所述刮泥板(4)为一种耐腐蚀材质的构件。

4.根据权利要求1所述的一种拖车式光电照明灯塔,其特征在于:所述车门(7)与车体(1)的连接处设置有密封垫圈。

5.根据权利要求1所述的一种拖车式光电照明灯塔,其特征在于:所述液压升降灯杆(27)的表面镀有防腐油漆。

6.根据权利要求1所述的一种拖车式光电照明灯塔,其特征在于:所述电器箱(16)的顶端设置有加油口。

7.根据权利要求1所述的一种拖车式光电照明灯塔,其特征在于:所述双向齿轮泵(18)分别通过高压油管与第一液压杆(28)和第二液压杆(29)连接。

8.根据权利要求1所述的一种拖车式光电照明灯塔,其特征在于:所述车体(1)的一端安装有转向轮。
