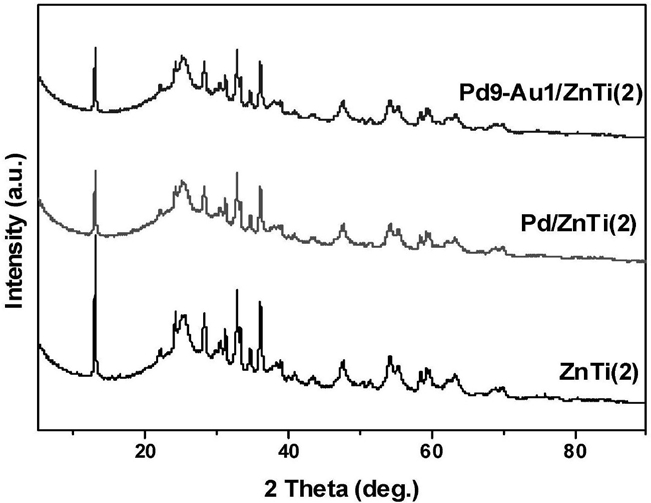

1.一种去除苯乙烯中微量苯乙炔的催化剂的制备方法，其特征在于，包括以下步骤：(1)以金属锌盐和钛盐为前体，采用共沉淀-水热的方法合成锌钛水滑石载体；

(2)干燥后的载体与贵金属盐溶液混合后，采用光还原的方法合成催化剂，经过干燥后即得最终的负载性贵金属催化剂。

2.根据权利要求1所述的去除苯乙烯中微量苯乙炔的催化剂的制备方法，其特征在于：所述前体锌盐和钛盐为金属硝酸盐，金属氯化盐，或金属硫酸盐；所用的锌与钛摩尔比例为

1-5：1；沉淀剂为尿素，氢氧化钠，碳酸钠中的一种或几种；贵金属盐溶液为氯化盐或硝酸盐水溶液；贵金属担载量为0.1wt％-2wt％。

3.根据权利要求1所述的去除苯乙烯中微量苯乙炔的催化剂的制备方法，其特征在于：步骤(1)中的水热温度为120-200℃；水热时间为12-72h；步骤(2)中的光源强度为5-200mW/cm-2；光还原时间为10-60min。

4.根据权利要求1、2或3所述的去除苯乙烯中微量苯乙炔的催化剂的制备方法，其特征在于：步骤(2)中的贵金属为Pd、Au中的一种或两种。

5.权利要求1所述方法制备的催化剂的应用，其特征在于：用于去除苯乙烯中微量苯乙炔的反应；所述反应采用间歇或半间歇操作，常压反应；其中，底物苯乙烯中苯乙炔的摩尔含量为0.1％-10％；负载性催化剂中的贵金属与底物即苯乙炔与苯乙烯混合物的摩尔比例为1:2000-1:8000；反应温度为20-80℃；反应时间5-240min。
