1.一种化学活化制备的生物质炭，其特征在于，所述的生物质炭以松针为原材料，以硝酸铵为活化剂；所述的生物质炭呈现多孔网络状，孔径平均为0.53～1.53μm；制备步骤如下：(1)首先将松针进行干燥处理，然后将干燥后的松针进行粉碎和研磨，得到产物A；

(2)将硝酸铵和步骤(1)中所述的产物A混合，加水溶解，干燥后得到产物B；所述的松针和硝酸铵的质量比为1:1～3；

(3)通入保护气体N2，将步骤(2)所述的产物B进行煅烧，得到黑色的固体；

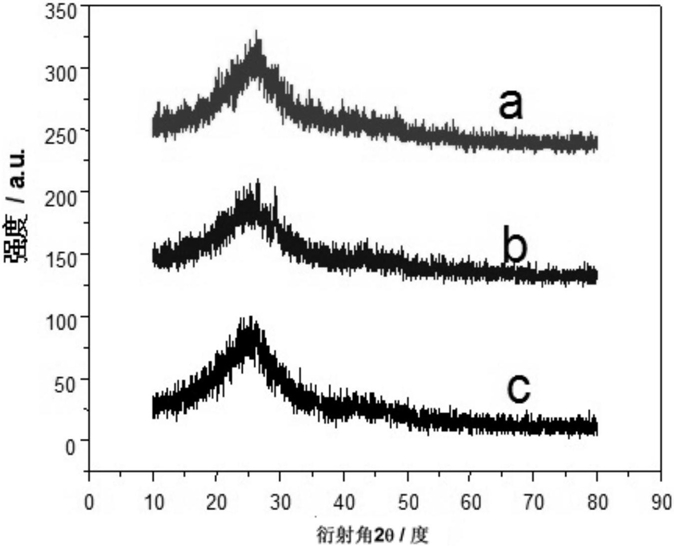

(4)将步骤(3)所述的黑色固体洗涤处理，干燥后得到多孔生物质炭。

2.根据权利要求1所述的化学活化制备多孔生物质炭，其特征在于，步骤(1)中所述干燥处理的温度为60℃-90℃；所述的产物A为100-200目的松针颗粒。

3.根据权利要求1所述的化学活化制备多孔生物质炭，其特征在于，步骤(2)中所述的干燥处理时间为3h。

4.根据权利要求1所述的化学活化制备多孔生物质炭，其特征在于，步骤(3)中所述低温煅烧的温度为250℃-350℃，煅烧时间为1-3h。

5.根据权利要求1所述的化学活化制备多孔生物质炭，其特征在于，步骤(4)中所述的洗涤方式为，用去离子水洗涤黑色固体3-4次。
