专利号: 2017110217441
申请人: 南京思达捷信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

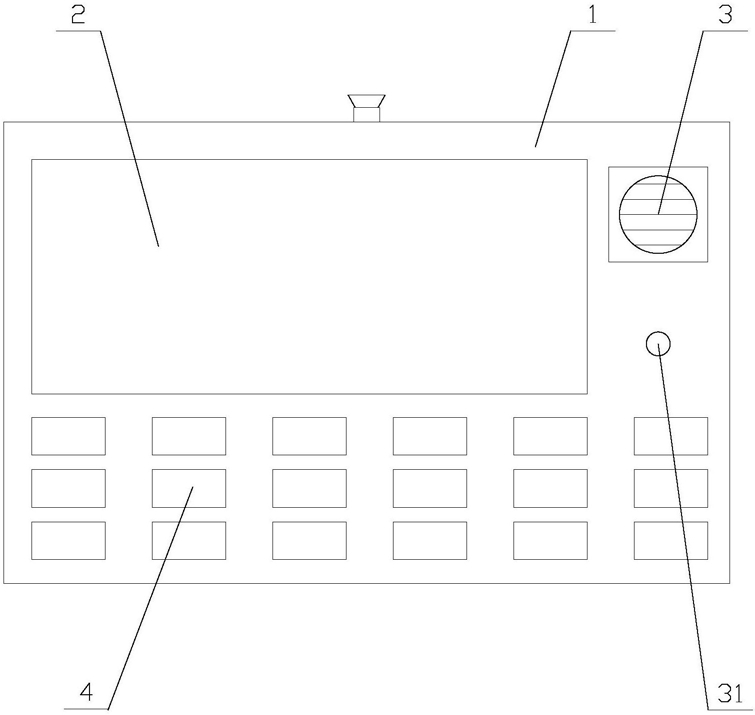

1.一种防污染和复制的识别能力强的智能型指纹识别器,包括外壳(1),所述外壳(1)上设有显示屏(2)、语音播报器(3)和若干控制按键(4),其特征在于,所述外壳(1)的上方设有注液管(5)和堵头(6),所述堵头(6)设置在注液管(5)的顶端,所述注液管(5)的底端与外壳(1)的内部连通,所述外壳(1)的底部设有开口(7),所述外壳(1)内设有封闭机构、清洗机构和检测机构,所述封闭机构位于开口(7)的上方,所述清洗机构设置在外壳(1)内的顶部,所述清洗机构与注液管(5)连接,所述检测机构设置在外壳(1)内的底部,所述检测机构位于封闭机构的一侧;

所述封闭机构包括固定板(8)、固定块(9)、第一弹簧(10)、第一连杆(11)、第二连杆(12)和封闭板(13),所述固定板(8)的顶端和底端分别固定在外壳(1)内的顶部和底部,所述固定块(9)、第一弹簧(10)、第一连杆(11)、第二连杆(12)和封闭板(13)从上而下依次设置,所述固定块(9)固定在固定板(8)的远离检测机构的一侧,所述固定块(9)通过第一弹簧(10)与第一连杆(11)的中端铰接,所述第一连杆(11)的一端与固定板(8)铰接,所述第一连杆(11)的另一端与第二连杆(12)的一端铰接,所述第二连杆(12)的另一端与封闭板(13)的中端铰接,所述封闭板(13)与外壳(1)内的底部铰接,所述第一弹簧(10)处于压缩状态;

所述检测机构包括检测组件和平移组件,所述检测组件包括支杆(14)、第一电机(15)、第一驱动轴(16)、处理器(17)和识别窗(18),所述平移组件与支杆(14)的底端传动连接,所述第一电机(15)固定在支杆(14)的顶端,所述第一电机(15)与第一驱动轴(16)传动连接,所述处理器(17)固定在第一驱动轴(16)的远离第一电机(15)的一端,所述识别窗(18)固定在处理器(17)上;

所述清洁机构包括清洗箱(19)、水管(20)、平板(21)、清洗条(22)和两个第二弹簧(23),所述清洗箱(19)固定在外壳(1)内的顶部,所述平板(21)位于清洗箱(19)的下方,所述清洗条(22)位于平板(21)的下方,所述水管(20)的一端与清洗箱(19)的底部连通,所述水管(20)的另一端与清洗条(22)连接,所述水管(20)内设有阀门(38)。

2.如权利要求1所述的防污染和复制的识别能力强的智能型指纹识别器,其特征在于,所述平移组件包括第二电机(24)、缓冲块(25)、第二驱动轴(26)和滑块(27),所述第二电机(24)和缓冲块(25)均固定在外壳(1)内的底部,所述第二驱动轴(26)设置在第二电机(24)和缓冲块(25)之间,所述第二电机(24)与第二驱动轴(26)传动连接,所述第二驱动轴(26)的外周设有外螺纹,所述滑块(27)套设在第二驱动轴(26)上,所述滑块(27)固定在支杆(14)的底端,所述滑块(27)内设有内螺纹,所述滑块(27)内的内螺纹与第二驱动轴(26)上的外螺纹相匹配。

3.如权利要求2所述的防污染和复制的识别能力强的智能型指纹识别器,其特征在于,所述平移组件还包括固定杆(28),所述固定杆(28)的一端固定在固定板(8)上,所述固定杆(28)的另一端固定在外壳(1)的内壁上,所述支杆(14)套设在固定杆(28)上。

4.如权利要求1所述的防污染和复制的识别能力强的智能型指纹识别器,其特征在于,所述固定板(8)的远离检测机构的一侧设有顶板(29),所述顶板(29)的一端固定在固定板(8)上,所述顶板(29)的另一端与外壳(1)的内壁固定连接,所述顶板(29)内设有压力传感器(30)。

5.如权利要求1所述的防污染和复制的识别能力强的智能型指纹识别器,其特征在于,所述外壳(1)上设有指示灯(31)。

6.如权利要求1所述的防污染和复制的识别能力强的智能型指纹识别器,其特征在于,所述固定板(8)上设有套环(32),所述套环(32)固定在固定板(8)上,所述套环(32)的内径大于检测窗的外径。

7.如权利要求1所述的防污染和复制的识别能力强的智能型指纹识别器,其特征在于,所述清洗箱(19)内设有液位传感器(33)。

8.如权利要求1所述的防污染和复制的识别能力强的智能型指纹识别器,其特征在于,所述清洗箱(19)中的溶液为无水酒精。

9.如权利要求1所述的防污染和复制的识别能力强的智能型指纹识别器,其特征在于,所述平板(21)的上方的两侧设有限位组件,所述限位组件包括竖杆(34)、滑环(35)和侧杆(36),所述滑环(35)通过侧杆(36)与清洗箱(19)固定连接,所述滑环(35)套设在竖杆(34)上,所述竖杆(34)的底端固定在平板(21)上。

10.如权利要求1所述的防污染和复制的识别能力强的智能型指纹识别器,其特征在于,所述竖杆(34)的顶端设有凸板(37)。
