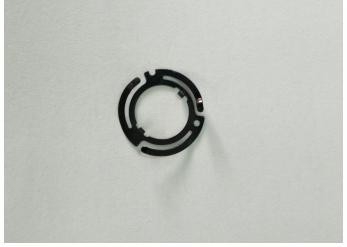

1.一种镀银黑化处理的方法,其特征在于,包括以下步骤:(1)对基底材料进行预处理,除油清洗干燥得到预处理后的基底材料;
(2)对所述预处理后基底材料进行电镀银,得到镀银后的镀件;
(3)对所述镀银后的镀件进行黑化处理,黑化溶液包括主黑化剂、辅助黑化剂、表面活性剂、黑化添加剂和pH调节剂,黑化溶液pH值为2.0 8.0,黑化时阴极使用不锈钢或钛篮~惰性材料,阳极为所述镀银后的镀件,电镀电源为恒流模式,电流密度为0.2 A/dm2 2.0 ~A/dm2,黑化时间为0.5 min 5 min,工作温度为30 ℃ 60 ℃。
~ ~
2.根据权利要求1所述的镀银黑化处理的方法,其特征在于,步骤(3)黑化过程中所述主黑化剂为次氯酸钠,含量为0.2 g/L 5.0 g/L。
~
3.根据权利要求1所述的镀银黑化处理的方法,其特征在于,步骤(3)黑化过程中所述辅助黑化剂为氯酸钠或高氯酸钠,含量为0.01 g/L 0.5 g/L。
~
4.根据权利要求1所述的镀银黑化处理的方法,其特征在于,步骤(3)黑化过程中所述表面活性剂为十二烷基苯磺酸钠、十二烷基磺酸钠、曲拉通中的一种或几种,含量分别为
0.01 g/L 0.5 g/L。
~
5.根据权利要求1所述的镀银黑化处理的方法,其特征在于,步骤(3)黑化过程中所述黑化添加剂为聚乙二醇、丙酮、乙醇中的一种或几种,含量分别为0.01 g/L 2.5 g/L。
~
6.根据权利要求1所述的镀银黑化处理的方法,其特征在于,步骤(3)黑化过程中所述pH调节剂为磷酸、磷酸盐、氯酸和高氯酸中的一种或几种。
