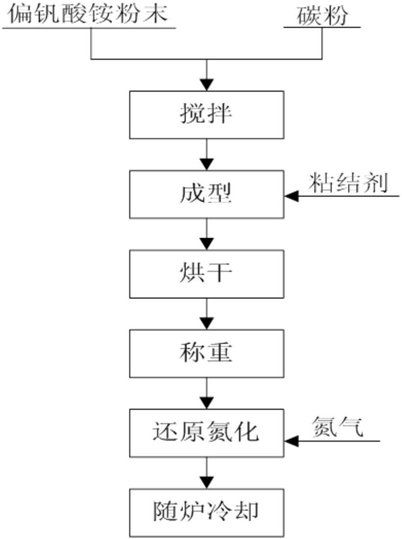

1.一种制备氮化钒的方法，其特征在于，包括如下步骤：

步骤1，将偏钒酸铵粉末和碳粉制成的试样在加热炉中通过氮气进行预还原，预还原时，加热炉内的温度为650～670℃，氮气流量为210～270mL/min，加热炉保温时间为2～4小时；

步骤2，待步骤1保温结束后，加热炉接着升温至1300～1500℃对试样进行终还原，终还原时，加热炉内的氮气流量为210～270mL/min，加热炉的保温时间为4～5小时；

步骤3，待步骤2保温结束后，试样在氮气氛围下随炉冷却，所得试样为氮化钒。

2.根据权利要求1所述的一种制备氮化钒的方法，其特征在于，通过偏钒酸铵粉末和碳粉制备试样的过程为：先将干燥的偏钒酸铵粉末和碳粉混合均匀，然后加入作为粘接剂的水并混合均匀，再将混合物压制成试样，再将该试样在100℃下烘干3～4小时。

3.根据权利要求2所述的一种制备氮化钒的方法，其特征在于，制备试样前将偏钒酸铵粉末和碳粉在100～105℃下烘干1～2h。

4.根据权利要求2所述的一种制备氮化钒的方法，其特征在于，制备试样时，加入水的质量百分含量为干燥的偏钒酸铵粉末和碳粉总质量的5％～7％，压制试样的压力为8MPa，试样为Ф15mm×10mm的圆柱体。

5.根据权利要求1所述的一种制备氮化钒的方法，其特征在于，制备试样时，以质量比计，偏钒酸铵的配碳比为0.25～0.27。

6.根据权利要求1所述的一种制备氮化钒的方法，其特征在于，步骤1中，将试样放入加热炉后，将加热炉在200℃下进行：步骤a、抽真空后通入氮气；步骤b、然后停止通入氮气对加热炉抽真空；步骤c、重复步骤a和步骤b 2～4次，然后再以10℃/min的速率升温至保温温度。

7.根据权利要求1所述的一种制备氮化钒的方法，其特征在于，步骤2中，加热炉的升温速率为10℃/min。

8.根据权利要求1所述的一种制备氮化钒的方法，其特征在于，随炉冷却的终温为100℃。

9.根据权利要求1所述的一种制备氮化钒的方法，其特征在于，加热炉为管式炉，加热炉内的氮气压力不小于0.1atm。
