专利号: 2017110310417
申请人: 阜阳创启工艺品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

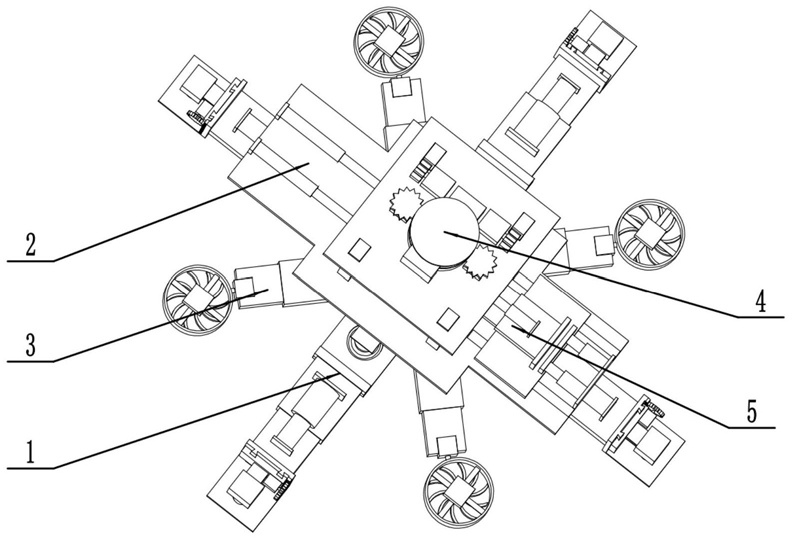

1.一种海底石油钻孔车,包括固定部分(1)、底座部分(2)、四个涡轮部分(3)、转动部分(4)、钻杆部分(5),所述的底座部分(2)的连接管道(211)安装在固定部分(1)的管道连接口(104)上;所述的四个吸盘(216)分别吸在四个第一圆孔(102)里面;所述的四个涡轮部分(3)的第二伸缩套筒(301)内侧面分别固定安装在四个涡轮固定板(213)外侧;所述的转动部分(4)的四个长方形凹槽(402)分别滑动安装在四个定位杆(207)上,所述的两个第二齿轮(404)分别与两个第二齿条(208)相互啮合;所述的钻杆部分(5)的两个燕尾槽(506)分别滑动安装在两个滑块(209)上;所述的两个第三液压缸(210)的活塞杆端部与第三液压缸顶板(502)外侧固定连接;

所述的固定部分(1)包括固定部分底板(101)、四个第一圆孔(102)、第二圆孔(103)、管道连接口(104)、四个第一伸缩套筒固定板(105)、四个第一伸缩套筒(106)、四个第一伸缩杆(107)、四个第一液压缸(108)、四个L形板子(109)、四个第一齿条(110)、四个第一步进电机(111)、四个第一钻头(112)、四个滑动板(113)、四个第二步进电机(114)、四个第一齿轮(115),在固定部分底板(101)上面设有第二圆孔(103),在固定部分底板(101)上面设有管道连接口(104),在管道连接口(104)内侧设有螺纹,其位置在第二圆孔(103)处;在固定部分底板(101)四周设有四个呈线性阵列的支撑板,在固定部分底板(101)四周的支撑板上各设有一个第一圆孔(102),在固定部分底板(101)四周的支撑板外侧设有第一伸缩套筒固定板(105);所述的四个第一伸缩套筒(106)的内侧分别固定安装在四个第一伸缩套筒固定板(105)外侧,其外侧设有凹槽;所述的第一伸缩杆(107)内侧滑动安装在第一伸缩套筒(106)外侧的凹槽里;所述的第一液压缸(108)的缸体底部固定安装在第一伸缩套筒(106)上面的支撑板上,其活塞杆端部与第一伸缩杆(107)上面的支撑板固定连接;在第一伸缩杆(107)外侧设有L形板子(109),在L形板子(109)外侧设有两个滑块,在L形板子(109)外侧设有第一齿条(110),其位置在两个滑块的一侧;所述的滑动板(113)滑动安装在L形板子(109)外侧的两个滑块上,所述的第二步进电机(114)水平放置,其侧面固定安装在滑动板(113)外侧,其电机轴与第一齿轮(115)固定连接;所述的第一步进电机(111)竖直向下放置,其侧面固定安装在滑动板(113)一侧,其电机轴与第一钻头(112)上面固定连接,所述的第一钻头(112)滑动安装在L形板子(109)下面的圆孔里;

所述的底座部分(2)包括十字形板子(201)、第一轴承(202)、两个第二液压缸底板(203)、两个第二液压缸(204)、管道固定螺丝存放板(205)、管道固定螺丝(206)、四个定位杆(207)、两个第二齿条(208)、两个滑块(209)、两个第三液压缸(210)、连接管道(211)、连接管道底板(212)、四个涡轮固定板(213)、四个支撑板(214)、四个第四液压缸(215)、四个吸盘(216),在十字形板子(201)的上面左侧设有两个第二液压缸底板(203),所述的两个第二液压缸(204)缸体底部固定安装在第二液压缸底板(203)内侧,其活塞杆端部与管道固定螺丝存放板(205)左侧固定连接;所述的管道固定螺丝(206)安装在管道固定螺丝存放板(205)上面的凹槽里,在管道固定螺丝(206)外侧设有螺纹;在十字形板子(201)右侧设有两个滑块(209),所述的两个第三液压缸(210)缸体底部固定安装在十字形板子(201)上面的支撑板上;在十字形板子(201)中间设有圆孔,所述的第一轴承(202)的外圈固定安装在十字形板子(201)中间的圆孔里;在十字形板子(201)上面设有四个呈矩形阵列的定位杆(207),在前面两个定位杆(207)内侧各设有一个第二齿条(208);在十字形板子(201)下面设有连接管道(211),所述的连接管道(211)安装在管道连接口(104)上,在连接管道(211)下面设有连接管道底板(212),在连接管道底板(212)侧面的四个角处各设有一个涡轮固定板(213),在连接管道底板(212)上面设有四个支撑板(214),所述的四个第四液压缸(215)缸体底部固定安装在支撑板(214)侧面的支撑板下面,其活塞杆端部与吸盘(216)固定连接,所述的四个吸盘(216)分别吸在四个第一圆孔(102)里;

所述的涡轮部分(3)包括第二伸缩套筒(301)、第二伸缩杆(302)、第五液压缸(303)、舵机(304)、涡轮固定外壳(305)、涡轮(306)、第三步进电机(307)、涡轮支撑板(308),所述的第二伸缩套筒(301)内侧面固定安装在涡轮固定板(213)外侧;所述的第二伸缩杆(302)内侧滑动安装在第二伸缩套筒(301)外侧的凹槽里,其外侧设有凹槽;所述的第五液压缸(303)的缸体底部固定安装在第二伸缩套筒(301)上面的支撑板上,其活塞杆端部与第二伸缩杆(302)上面的支撑板固定连接;所述的舵机(304)水平放置,其侧面固定安装第二伸缩杆(302)的凹槽里,其电机轴与涡轮固定外壳(305)外侧固定连接;在涡轮固定外壳(305)内侧设有涡轮支撑板(308),所述的第三步进电机(307)竖直向上放置,其侧面固定安装在涡轮支撑板(308)下面,其电机轴穿过涡轮支撑板(308)中间的圆孔与涡轮(306)固定连接;

所述的转动部分(4)包括转动部分底板(401)、两个长方形凹槽(402)、两个第四步进电机(403)、两个第二齿轮(404)、两个钻杆固定座支撑架(405)、钻杆固定座(406)、钻杆固定座凹槽(407)、圆形齿条(408)、两个第五步进电机(409)、两个第三齿轮(410)、第二轴承(411)、正六边形固定座(412)、六个第六液压缸(413)、六个固定杆(414)、正六边形凹槽(415),所述的转动部分底板(401)是一个长方形板子,在其上面的四个角处各设有一个长方形凹槽(402),所述的两个第四步进电机(403)水平放置,其侧面固定安装在转动部分底板(401)上面,其位置在前面两个长方形凹槽(402)内侧,其电机轴与第二齿轮(404)固定连接,所述的两个第二齿轮(404)分别与两个第二齿条(208)相互啮合;在转动部分底板(401)中间设有圆孔,所述的第二轴承(411)外圈固定安装在转动部分底板(401)中间的圆孔里,所述的钻杆固定座(406)固定安装在第二轴承(411)内圈,在钻杆固定座(406)外侧靠上的位置设有钻杆固定座凹槽(407);在转动部分底板(401)上面设有两个钻杆固定座支撑架(405),其位置在第二轴承(411)的前后两侧,所述的钻杆固定座支撑架(405)内侧的圆弧滑块滑动安装在钻杆固定座凹槽(407)里;在钻杆固定座(406)下面设有正六边形固定座(412),在正六边形固定座(412)内侧设有一个正六边形凹槽(415),所述的六个第六液压缸(413)的缸体底部固定安装在正六边形固定座(412)的六个侧面上,其活塞杆端部与固定杆(414)一侧固定连接,所述的固定杆(414)另一端滑动安装在正六边形固定座(412)上的凹槽里;

所述的钻杆部分(5)包括钻杆部分底板(501)、第三液压缸顶板(502)、第三伸缩套筒(503)、第三伸缩杆(504)、第七液压缸(505)、两个燕尾槽(506)、第三伸缩杆顶板(507)、四个第八液压缸固定板(508)、四个第八液压缸(509)、四个钻杆固定夹(510)、钻杆(511)、正六棱柱卡头(512)、第二钻头(513),所述的钻杆部分底板(501)是一个长方形板子,在其上面左侧设有第三液压缸顶板(502),在钻杆部分底板(501)下面设有两个燕尾槽(506),所述的第三伸缩套筒(503)左侧固定安装在钻杆部分底板(501)上面的支撑板上,所述的第三伸缩杆(504)左侧滑动安装在第三伸缩套筒(503)右侧的凹槽里,其右侧与第三伸缩杆顶板(507)左侧固定连接;所述的第七液压缸(505)的缸体底部固定安装在第三伸缩套筒(503)上面的支撑板上,其活塞杆端部与第三伸缩杆(504)上面支撑板固定连接;在第三伸缩杆顶板(507)右侧的四个角处各设有一个压缸固定板(508),所述的四个第八液压缸(509)缸体底部分别固定安装在四个压缸固定板(508)内侧,其活塞杆端部分别与四个钻杆固定夹(510)固定连接;在钻杆(511)上面设有正六棱柱卡头(512),在钻杆(511)下面设有第二钻头(513),所述的钻杆(511)安装在四个钻杆固定夹(510)中间。
