专利号: 2017110322594
申请人: 泉州市多乾工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

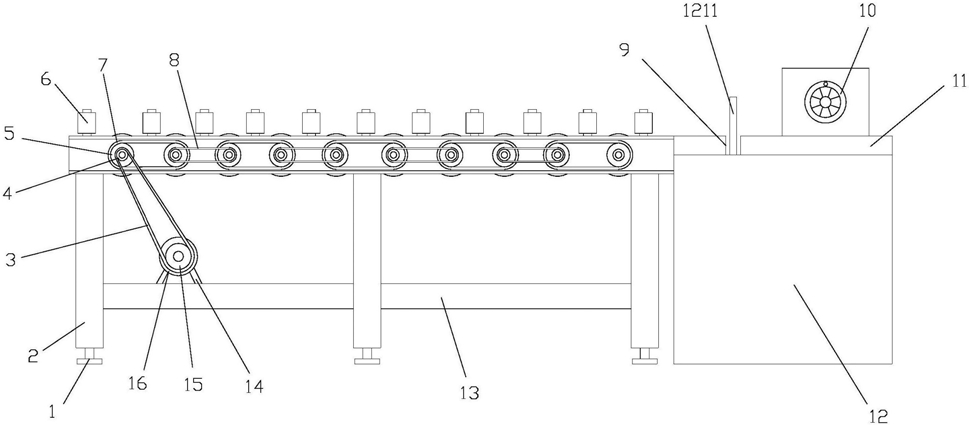

1.一种木材加工用圆形木材环切设备,其结构包括脚杯(1)、支撑柱(2)、第一传动链(3)、小齿轮(4)、大齿轮(5)、导向轮(6)、第二传动链(7)、第三传动链(8)、锯片出口(9)、夹紧装置(10)、支撑面(11)、切割装置(12)、横杆(13)、第一支撑架(14)、主动齿轮(15)、第一电机(16)、中心轴(17)、旋转轴(18)、槽钢(19)、滚筒(20),其特征在于:所述脚杯(1)与支撑柱(2)底部螺纹连接,所述支撑柱(2)呈竖直设置,所述支撑柱(2)的顶部通过焊接连接的方式垂直安装在槽钢(19)底端,所述槽钢(19)底部等距焊接有三根的支撑柱(2),所述支撑柱(2)两两之间焊接有横杆(13),所述旋转轴(18)一端与槽钢(19)顶端垂直焊接,所述导向轮(6)与旋转轴(18)为间隙配合,所述槽钢(19)顶端面上等距设有十一个的导向轮(6),所述中心轴(17)一端贯穿槽钢(19)的中心面,另一端贯穿滚筒(20)并且相互焊接,所述中心轴(17)一端与小齿轮(4)、大齿轮(5)的内孔通过键相连接,所述小齿轮(4)位于大齿轮(5)的外侧,所述槽钢(19)上等距设有十根滚筒(20),所述滚筒(20)两两之间上的大齿轮(5)通过第二传动链(7)传动连接,所述滚筒(20)两两之间上的小齿轮(4)通过第三传动链(8)传动连接,所述槽钢(19)右侧设有切割装置(12),所述支撑面(11)通过焊接连接的方式垂直安装在切割装置(12)上,所述支撑面(11)与滚筒(20)处于同一水平面上,所述支撑面(11)左端面上开有锯片出口(9),所述锯片出口(9)右侧安装有夹紧装置(10),所述第一电机(16)通过第一支撑架(14)垂直安装在横杆(13)上,所述主动齿轮(15)通过键与第一电机(16)的输出轴过盈配合,所述主动齿轮(15)通过第一传动链(3)与小齿轮(4)传动连接;

所述切割装置(12)由底板(1201)、支撑杆(1202)、第一铰链轴(1203)、第二电机 (1204)、传动带(1205)、大带轮(1206)、传动轴(1207)、翘板(1208)、第二支撑架(1209)、U型支撑板(1210)、锯片(1211)、升降杆(1212)、铰链座(1213)、第二铰链轴(1214)、顶杆(1215)、升降装置(1216)、弹簧(1217)、升降筒(1218)、螺母块(1219)、第三铰链轴(1220)组成,所述底板(1201)顶端面上从左至右依次设有支撑杆(1202)、升降筒(1218)与升降装置(1216),所述翘板(1208)一端通过第一铰链轴(1203)与支撑杆(1202)顶端铰链连接,所述第二电机(1204)通过第二支撑架(1209)垂直安装在翘板(1208)的左端面上,所述第二电机(1204)上的小带轮通过传动带(1205)与大带轮(1206)传动连接,所述传动轴(1207)一端与U型支撑板(1210)上的轴承内孔过盈配合,另一端与锯片(1211)的内孔过盈配合,所述传动轴(1207)中间安装有大带轮(1206),所述大带轮(1206)通过传动轴(1207)与锯片(1211)相配合,所述U型支撑板(1210)垂直安装在翘板(1208)的右端面上,所述翘板(1208)底面中间安装有铰链座(1213),所述顶杆(1215)一端通过第二铰链轴(1214)与铰链座(1213)铰链连接,另一端通过第三铰链轴(1220)与螺母块(1219)铰链连接,所述升降杆(1212)顶端与翘板(1208)右端底面固定连接,所述升降杆(1212)与升降筒(1218)为间隙配合,所述升降筒(1218)内部设有弹簧(1217),所述弹簧(1217)一端与升降杆(1212)底端相连接,另一端与底板(1201)连接,所述升降筒(1218)右侧安装有升降装置(1216)。

2.根据权利要求1所述的一种木材加工用圆形木材环切设备,其特征在于:所述升降装置(1216)由前端块(121601)、控制器(121602)、电线(121603)、第三电机(121604)、第一螺纹孔(121605)、丝杆(121606)、滑槽(121607)、第二螺纹孔(121608)组成。

3.根据权利要求2所述的一种木材加工用圆形木材环切设备,其特征在于:所述滑槽(121607)通过螺栓连接方式安装在底板(1201)上,所述第三电机(121604)安装在滑槽(121607)的右侧,所述第三电机(121604)输出轴通过联轴器与丝杆(121606)相连接,所述前端块(121601)上开有第一螺纹孔(121605),所述丝杆(121606)贯穿第一螺纹孔(121605)并且相互配合,所述滑槽(121607)的左端开有第二螺纹孔(121608),所述丝杆(121606)的末端与第二螺纹孔(121608)相配合,所述丝杆(121606)上设有螺母块(1219),所述顶杆(1215)通过螺母块(1219)与丝杆(121606)螺纹连接,所述控制器(121602)通过电线(121603)与第三电机(121604)上的接线盒电连接。

4.根据权利要求1所述的一种木材加工用圆形木材环切设备,其特征在于:所述翘板(1208)另一端的前后各设有一根升降筒(1218),升降筒(1218)之间两两之间相互平行,所述升降筒(1218)两两之间设有滑槽(121607)。

5.根据权利要求1所述的一种木材加工用圆形木材环切设备,其特征在于:所述夹紧装置(10)为对称设置,所述夹紧装置(10)由轴承(1001)、夹紧板(1002)、平衡顶杆(1003)、立板(1004)、第三螺纹孔(1005)、摇轮(1006)、螺杆(1007)组成。

6.根据权利要求5所述的一种木材加工用圆形木材环切设备,其特征在于:所述夹紧板(1002)的左端面安装有轴承(1001),所述平衡顶杆(1003)为对称设置,所述平衡顶杆(1003)一端与夹紧板(1002)的左端面相连接,另一端与立板(1004)的左端面固定连接,所述夹紧板(1002)与立板(1004)之间设有两根平衡顶杆(1003),所述立板(1004)垂直安装在支撑面(11)上,所述立板(1004)中间开有与螺杆(1007)相配合的第三螺纹孔(1005),所述螺杆(1007)一端与摇轮(1006)固定连接,另一端与轴承(1001)的内孔过盈配合。
