1.一种稀土掺杂钛酸铋钠钙钛矿材料，其特征在于，所述材料的化学通式为Bi0.5-x-yMxYbyNa0.5TiO3，M为稀土元素离子，x的取值范围为0.001≤x≤0.2，y的取值范围为0≤y≤

0.3。

2.如权利要求1所述的一种稀土掺杂钛酸铋钠钙钛矿材料，其特征在于，M选自稀土元素离子Er3+、Eu3+、Sm3+和Pr3+中的任意一种。

3.一种稀土掺杂钛酸铋钠钙钛矿材料的制备方法，其特征在于，包括如下步骤：

步骤S1，称取：无水乙酸钠、五水硝酸铋、硝酸镱、钛酸四正丁酯和M的硝酸盐或者M的醋酸盐，其中，无水乙酸钠、五水硝酸铋、硝酸镱、钛酸四正丁酯和M的硝酸盐或者M的醋酸盐的摩尔比为0.5：(0.5-x-y)：y：1：x，x的取值范围为0.001≤x≤0.2，y的取值范围为0≤y≤

0.3；

步骤S2，将步骤S1中称取的五水硝酸铋和M的硝酸盐或者M的醋酸盐加入乙二醇甲醚溶液，形成第一混合液；

步骤S3，将步骤S1中称取的无水乙酸钠加入乙二醇甲醚溶液中，同时加入与无水乙酸钠质量比为1:(5～10)的冰醋酸，形成第二混合液；

步骤S4，将步骤S1中称取的钛酸四正丁酯加入乙二醇甲醚溶液中，同时加入与钛酸四正丁酯摩尔比为2:1的螯合剂乙酰丙酮，形成第三混合液；

步骤S5，将第一混合液、第二混合液依次逐滴加入到第三混合液中，在室温下搅拌，然后将混合溶液加热至80℃～100℃搅拌，之后冷却至室温，得到澄清的稀土元素掺杂钛酸铋钠先驱体溶胶；

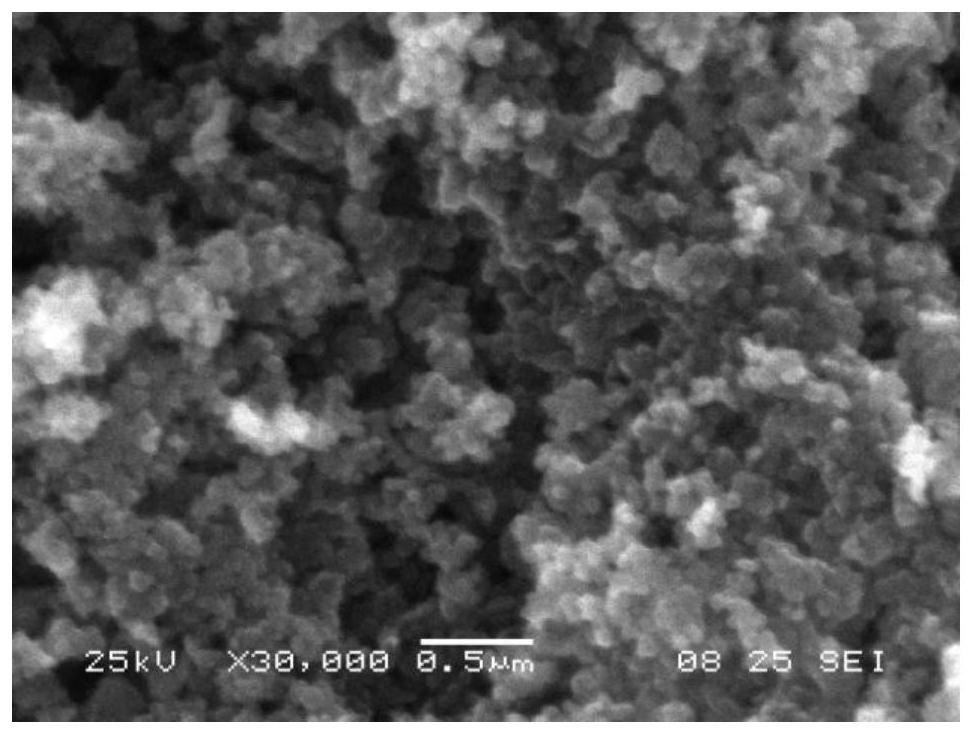

步骤S6，将所得澄清稀土掺杂钛酸铋钠先驱体溶胶置于80℃-100℃下烘干，得到干凝胶；将干凝胶在200℃-300℃下热处理1-2小时发生自蔓延燃烧反应，得到稀土掺杂钛酸铋钠钙钛矿纳米粉。

4.如权利要求3所述的一种稀土掺杂钛酸铋钠钙钛矿材料的制备方法，其特征在于，步骤S6之后还包括：将步骤S6中制备所得稀土掺杂钛酸铋钠钙钛矿纳米粉经过传统陶瓷的造粒、压片、排粘，再经过800℃-1000℃烧结，得到稀土掺杂钛酸铋钠钙钛矿陶瓷块材，造粒时在稀土掺杂钛酸铋钠钙钛矿纳米粉中加入质量分数为4％～6％的PVA溶液。

5.如权利要求4所述的一种稀土掺杂钛酸铋钠钙钛矿材料的制备方法，其特征在于，所述排粘温度为500℃～580℃时间为2小时，烧结时间为2小时。

6.如权利要求3所述的一种稀土掺杂钛酸铋钠钙钛矿材料的制备方法，其特征在于，步骤S2中，五水硝酸铋、M的硝酸盐或醋酸盐和乙二醇甲醚溶液在下室温下搅拌0.5～1小时，得到第一混合液。

7.如权利要求3所述的一种稀土掺杂钛酸铋钠钙钛矿材料的制备方法，其特征在于，步骤S3中，将无水乙酸钠、乙二醇甲醚溶液和冰醋酸在室温下搅拌10分钟，然后逐渐升温至60～80℃，保温0.5～1小时，之后自然冷却至室温，形成第二混合液。

8.如权利要求3所述的一种稀土掺杂钛酸铋钠钙钛矿材料的制备方法，其特征在于，在步骤S4中，将钛酸四正丁酯溶液、乙二醇甲醚溶液和螯合剂乙酰丙酮在室温下搅拌0.5～1小时，形成第三混合液。

9.如权利要求3所述的一种稀土掺杂钛酸铋钠钙钛矿材料的制备方法，其特征在于，在步骤S5中，将第一混合液和第二混合液滴入第三混合液中时，第一混合液中五水硝酸铋过量0.5％～5％摩尔，第二混合液中无水乙酸钠溶液中的乙酸钠过量0.5％～15％摩尔，混合时，室温搅拌30分钟，然后将混合溶液在80℃～100℃下搅拌1～2小时，之后冷却至室温。

10.如权利要求3所述的一种稀土掺杂钛酸铋钠钙钛矿材料的制备方法，其特征在于，在步骤S5中，将所得澄清稀土掺杂钛酸铋钠先驱体溶胶放入烘箱，80℃-100℃下烘干时间为4～8小时。
