专利号: 2017110393532
申请人: 温州瑞智门窗有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

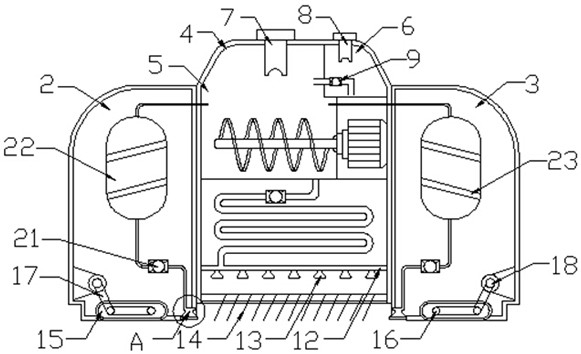

1.一种高层建筑玻璃幕墙外层玻璃面的清洁装置,包括清洁装置主体(1),所述清洁装置主体(1)包括左行走装置(2)、右行走装置(3)和清洗装置(4),所述清洗装置(4)安装在左行走装置(2)和右行走装置(3)之间,其特征在于:还包括清洗水箱(5)、清洁剂储存箱(6)、进水口(7)、进液口(8)、清洁剂添加泵(9)、加热管(10)、清洗泵(11)、喷淋管(12)、高压喷淋喷头(13)和清洁毛刷(14),所述清洗装置(4)的顶部安装有清洗水箱(5)和清洁剂储存箱(6),所述清洗水箱(5)和清洁剂储存箱(6)之间连接的管道上安装有清洁剂添加泵(9),所述清洗水箱(5)上设置有进水口(7),所述清洁剂储存箱(6)上安装有进液口(8),所述清洗水箱(5)的底部通过加热管(10)与安装在清洗装置(4)底部的喷淋管(12)连接,所述加热管(10)上安装有清洗泵(11),所述喷淋管(12)上安装有多个高压喷淋喷头(13),所述高压喷淋喷头(13)底部的清洗装置(4)上安装有清洁毛刷(14),所述喷淋管(12)和清洗水箱(5)之间的加热管(10)采用U型管设置,所述加热管(10)的外侧安装有保温套管,所述左行走装置(2)和右行走装置(3)的底部均安装有吸附行走履带(15),所述吸附行走履带(15)上安装有驱动轮(16),所述驱动轮(16)通过皮带(17)与安装在左行走装置(2)和右行走装置(3)上的驱动电机(18)传动连接,所述左行走装置(2)和右行走装置(3)上靠近清洗装置(4)的一侧上均安装有污水吸水口(19),所述污水吸水口(19)通过污水回收管(20)与安装在左行走装置(2)和右行走装置(3)内的污水过滤器(22)连接,所述污水过滤器(22)和污水吸水口(19)之间的污水回收管(20)上安装有污水回收泵(21),所述污水过滤器(22)的出水口通过水管与清洗装置(4)上的清洗水箱(5)连接,所述污水吸水口(19)的底部低于左行走装置(2)和右行走装置(3)的底部。

2.根据权利要求1所述的一种高层建筑玻璃幕墙外层玻璃面的清洁装置,其特征在于:

所述清洗水箱(5)的一端安装有搅拌电机(51),所述搅拌电机(51)通过联轴器与安装在清洗水箱(5)内的搅拌轴(52)传动连接,所述搅拌轴(52)上安装有多个搅拌桨叶(53)。

3.根据权利要求1所述的一种高层建筑玻璃幕墙外层玻璃面的清洁装置,其特征在于:

所述进水口(7)和进液口(8)上均安装有密封盖。

4.根据权利要求1所述的一种高层建筑玻璃幕墙外层玻璃面的清洁装置,其特征在于:

所述污水过滤器(22)的内部安装有多个相互平行、且倾斜安装的过滤网(23)。
