专利号: 2017110400983
申请人: 郑登税
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

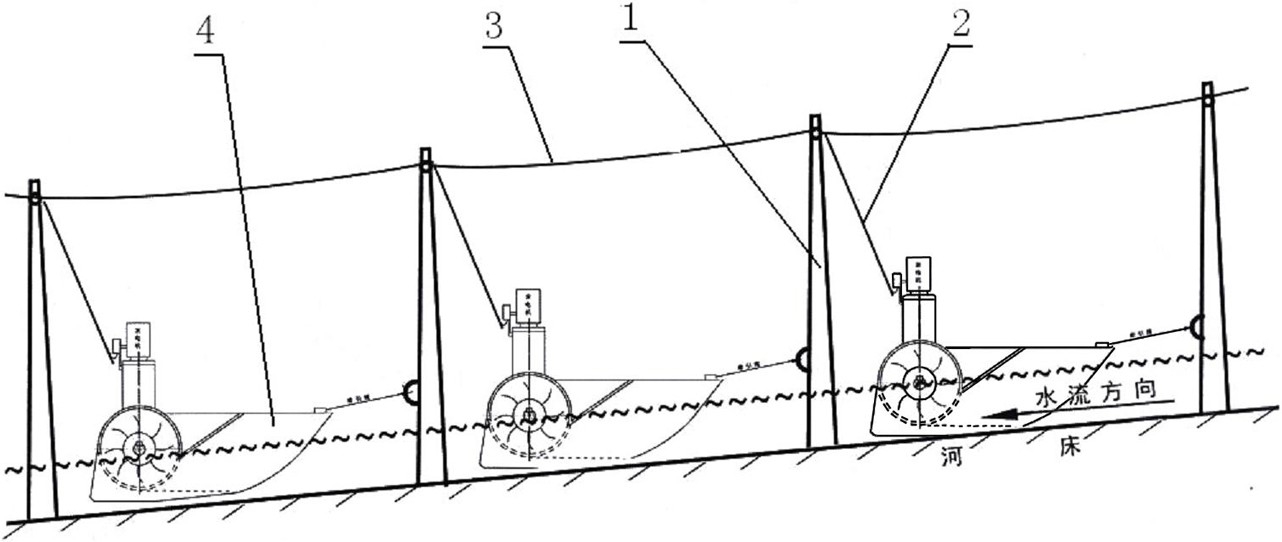

1.牵引漂浮式河流发电装置,它包括固定桩、输电线路、输电总线和发电机构,位于河道河岸上固定有固定桩,固定桩顶部架设有输电总线,漂浮在河流上的多台发电机构通过输电线路与输电总线连接,将发电机构产生的电能通过输出端输入输电总线,其特征在于,发电机构由漂浮仓、水轮机、发电机、中心转动轴、第一齿轮和第二齿轮,其中,漂浮仓的前侧为河流入口侧,后侧为河流出口侧,在漂浮仓的入口侧的中部设置有结构密封的前密封仓,所述前密封仓的前部为分流导流体,后部为形状规则的密封仓体,且前密封仓的分流导流体的尖端朝向与水流相反的方向;

在漂浮仓上位于前密封仓的左右两侧分别设置有左密封仓和右密封仓,其中,左密封仓和右密封仓关于分流导流体的中心线对称布置,且左密封仓和右密封仓的前部均为楔形状的引流体,左密封仓和右密封仓的后部均为形状规则的仓体结构;在左密封仓、右密封仓和前密封仓的顶部通过一顶板连接为一体;

中心转动轴的两端分别安装在左密封仓和右密封仓上,中心转动轴的中部穿过前密封仓的密封仓体,其中,左密封仓与前密封仓之间的区域为河流的第一流通区域,右密封仓与前密封仓之间的区域为河流的第二流通区域,位于第一流通区域和第二流通区域的中心转动轴上均固定安装有水轮机,在位于前密封仓的密封仓体内的中心转动轴上固定安装有第一齿轮,发电机固定在前密封仓的密封仓体的上端,且发电机的转动轴伸入在密封仓体内与第二齿轮固定连接,第一齿轮和第二齿轮啮合连接,通过水流带动水轮机转动,水轮机再带动中心转动轴上的第一齿轮转动,再通过相互啮合的第一齿轮和第二齿轮带动发电机发电;

在第一流通区域和第二流通区域上的水轮机的上方罩设有一弧形罩壳,在位于左密封仓的引流体与密封仓体的分流导流体之间的第一流通区域的上方固定有第一倾斜板,在位于右密封仓的引流体与密封仓体的分流导流体之间的第二流通区域的上方固定有第二倾斜板,其中,第一倾斜板与左密封仓的引流体和分流导流体形成第一喇叭开口,第二倾斜板与右密封仓的引流体和分流导流体形成第二喇叭开口;

所述分流导流体的上端面为等腰三角形结构,以该等腰三角形结构的两侧边向下设置有两相互对接的分流面,两个分流面与等腰三角形结构的上端面形成中空结构的分流导流体;

在前密封仓的分流导流体的尖端部设置有一挂接部,在固定桩上设置有一连接部,发电机构通过两端分别连接在挂接部和连接部上的一牵引绳,漂浮在河流上。

2.根据权利要求1所述的牵引漂浮式河流发电装置,其特征在于,所述密封仓体由柱形密封体和槽形密封体连接而成,其中,第一齿轮和第二齿轮包覆在所述柱形密封体内。

3.根据权利要求1所述的牵引漂浮式河流发电装置,其特征在于,所述的左密封仓和右密封仓的引流体的上顶面为直角三角形结构,以该直角三角形结构的两侧边向下设置有两相互对接的引流面,所述引流面与直角三角形结构的上顶面形成楔形状的引流体。

4.根据权利要求1所述的牵引漂浮式河流发电装置,其特征在于,中心转动轴与左密封仓、右密封仓和前密封仓的连接处均密封连接。
