专利号: 2017110419725
申请人: 南宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

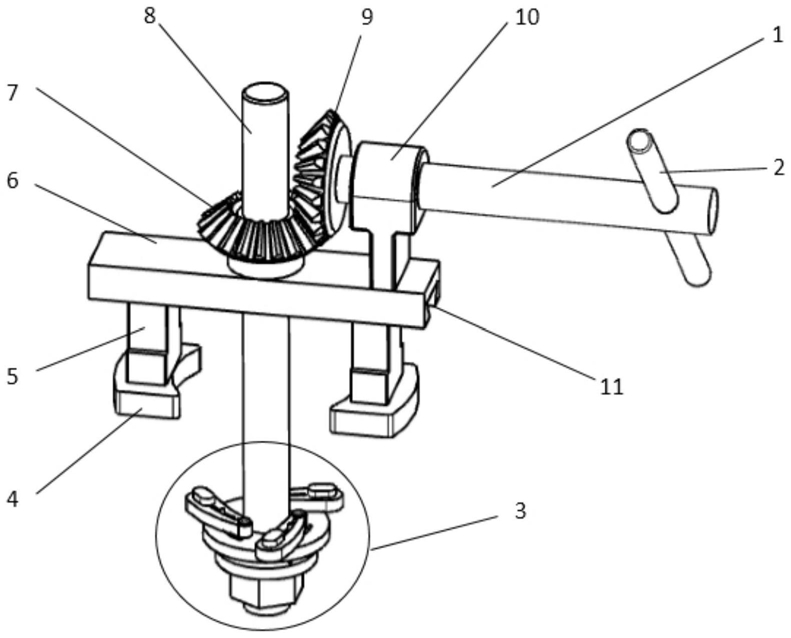

1.一种柴油机的凸轮轴衬套拆装工具,其特征在于:包括传动轴(1)、手柄(2)、卡爪机构(3)、脚垫(4)、支撑脚(5)、支架(6)、从动锥齿轮(7)、传动螺杆(8)、主动锥齿轮(9),支撑座(10),所述传动轴(1)一端与手柄(2)连接,另一端穿过支撑座(10)与主动锥齿轮(9)连接;所述支撑座(10)固定在支架(6)上;所述从动锥齿轮(7)与支架(6)中部连接,并与主动锥齿轮(9)啮合;所述传动螺杆(8)一端穿过支架(6)中部与从动锥齿轮(7)连接,另一端与卡爪机构(3)连接;所述支撑脚(5)上部通过凹槽(11)与支架(6)连接,下部与脚垫(4)连接;所述卡爪机构(3)包括调整螺母(33)、调节杆(34)、圆盘(35)以及多个卡块(32),其中圆盘(35)与传动螺杆(8)下部连接,调整螺母(33)位于圆盘(35)下方,并通过螺纹与传动螺杆(8)的下部连接,卡块(32)一端与圆盘(35)铰接,圆盘(35)和卡块(32)上均设有导槽,调节杆(34)均穿过圆盘(35)和卡块(32)的导槽,并与调整螺母(33)的上端面固定连接;所述卡块(32)一端与圆盘(35)铰接的铰接点位于圆盘(35)的导槽的内侧。2.如权利要求1所述的一种柴油机的凸轮轴衬套拆装工具,其特征在于:所述卡块(32)一端上部设有凸台(31),凸台(31)与卡块(32)固定连接。3.如权利要求2所述的一种柴油机的凸轮轴衬套拆装工具,其特征在于:所述卡块(32)和凸台(31)的两端均设有圆角。4.如权利要求2所述的一种柴油机的凸轮轴衬套拆装工具,其特征在于:所述卡块(32)的厚度为5mm至10mm。5.如权利要求2所述的一种柴油机的凸轮轴衬套拆装工具,其特征在于:所述卡块(32)和凸台(31)表面涂有聚四氟乙烯涂层。6.如权利要求1所述的一种柴油机的凸轮轴衬套拆装工具,其特征在于:所述凹槽(11)两端设有限位装置(12)。7.如权利要求6所述的一种柴油机的凸轮轴衬套拆装工具,其特征在于:所述限位装置(12)为限位螺母,且限位螺母分别固定在凹槽(11)的两端。8.如权利要求1所述的一种柴油机的凸轮轴衬套拆装工具,其特征在于:所述凹槽(11)为燕尾槽或T型槽。9.如权利要求1所述的一种柴油机的凸轮轴衬套拆装工具,其特征在于:所述脚垫(4)材质为塑料、铝或铜。
